FJD TRION V4E / V4E PRO MINI GNSS RTK
FJD TRION V4E / V4E PRO MINI GNSS RTK
Impossibile caricare la disponibilità di ritiro
Il mini GNSS RTK portatile con TILT e laser verde integrati
- Multifrequenza L1-L2-L5
- Multicostellazione (GPS, GLONASS, Galileo e BeiDou)
- 1408 canali
- Leggero tascabile solo 320g
- IMU per rilievi con palina inclinata fino a 30°/60° (v. Pro)
- Misuratore laser verde per rilievi senza palina (v. Pro)
Rilievi facili e veloci senza palina o con palina inclinata
Perdi ancora tempo con paline da mettere in bolla e misurazioni in angoli difficili? FJD Trion V4E, nella versione Pro, è progettato per eliminare questi ostacoli sul campo: si punta, si misura e si procede con sicurezza anche nelle situazioni più scomode. Nessuna configurazione aggiuntiva, nessuna postura “perfetta”, nessun controllo ripetuto. Solo un lavoro più veloce e più pulito.
Una versione per ogni esigenza!
In base alle esigenze operative è possibile scegliere tra due modelli: V4E Standard e V4E Pro. Entrambi garantiscono prestazioni di alto livello e affidabilità sul campo; la versione Pro affianca alle dotazioni della Standard due funzionalità avanzate che ne ampliano le possibilità di utilizzo in scenari più complessi.
FJD Trion V4E
FJD Trion V4E è un mini ricevitore GNSS RTK da soli 320 g che concentra precisione centimetrica in un formato ultra compatto, andando oltre i limiti dei ricevitori tradizionali. Grazie ai 1408 canali e al supporto completo delle principali costellazioni (GPS, BeiDou, GLONASS, Galileo, QZSS, SBAS), garantisce un posizionamento stabile e affidabile in qualsiasi contesto di rilievo.
FJD Trion V4E PRO
FJD Trion V4E Pro include tutte le funzionalità della versione Standard e aggiunge due vantaggi decisivi sul campo: una IMU integrata che consente rilievi con palina inclinata fino a 30° (o 60°) senza doverla mettere in bolla a ogni punto, e un Laser Rangefinder che permette di misurare spigoli e punti remoti puntando il raggio verde (precisione < 3 cm a 3 m), riducendo o eliminando la necessità di utilizzare la palina.
Trion V4E Serie: precisione RTK in soli 320 g
RTK centimetrico
Rilievo e Tracciamento
Accuratezza RTK (RMS) fino a H ≤ 0,8 cm + 1 ppm e V ≤ 1,5 cm + 1 ppm, con inizializzazione RTK < 5 s, riacquisizione rapida del segnale e aggiornamento fino a 20 Hz per lavorare con fluidità sul campo.
Compatibilità
RTCM 2.3 · RTCM 3.x · CMR
Per maggiori informazioni su FJD Trion V4E/V4E Pro
1408 canali multicostellazione
GPS, BeiDou, GLONASS, Galileo, QZSS, SBAS
Supporto completo alle principali costellazioni e frequenze per mantenere un posizionamento stabile e affidabile in diversi scenari di rilievo.
Formato dati
NMEA-0183
Connettività e operatività sul campo
Bluetooth
Connessioni rapide tramite Bluetooth 4.0 dual-mode per collegamento a smartphone/tablet e gestione delle correzioni NTRIP tramite hotspot: il ricevitore non integra una scheda SIM. Interfaccia USB-C, consumi contenuti (≤ 1,5 W) e ricarica completa in ≤ 3 ore. Struttura robusta, pronta per l’uso sul campo.

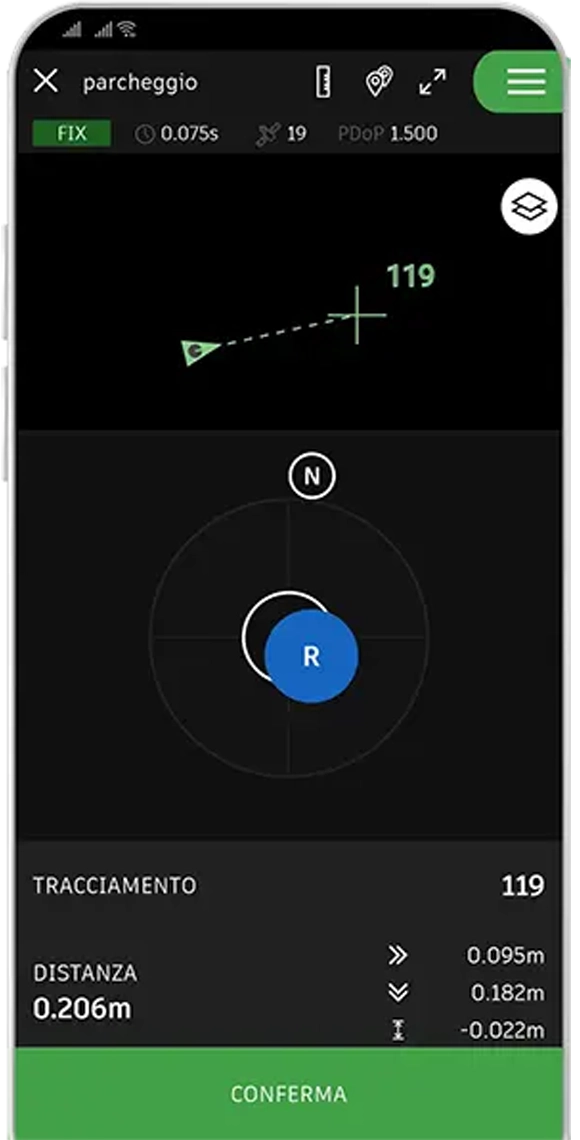

Gestisci tutti i tuoi dati sul campo con TPad
TPad è un software topografico da campo per Android. Gestisce tutto il lavoro sul campo: impostazioni del ricevitore, raccolta dati, codifica, disegno e picchettamento, sovrapposizione delle mappe, esportazione ed importazione e tanto altro ancora.
Alcune funzioni che troverai in TPad:
- Misura continua
- Punti per intersezione
- Traccia punto
- Sovrapposizione mappe catastali e satellitari
- Punti CoGo
- Rapporto di tracciamento
- Importazione file DXF e ASCII generico
- Esportazione file ASCII generico, DXF, KML, Tabula, Pregeo
Basta individuare il punto:
V4E Pro fa il resto
Nessuna palina da trasportare, installare o rimettere in bolla. FJD Trion V4E Pro acquisisce coordinate precise semplicemente puntando il target, anche con inclinazioni fino a 60° (TILT integrato).
Centra il punto
con il misuratore laser integrato
Attiva il Laser Rangefinder (misuratore laser integrato) e segui il raggio verde fino al punto di picchettamento: il sistema conferma la posizione nel momento in cui il bersaglio viene colpito.
Progettato per le aree più difficili
Consente di acquisire anche i punti più scomodi o non raggiungibili direttamente. Si punta e si misura da dove ci si trova, senza necessità di accesso fisico al bersaglio.
Perfettamente visibile
anche in pieno sole
Il raggio verde ad alta visibilità resta chiaro anche alla luce del sole, permettendo di mirare rapidamente e confermare i punti con sicurezza, mantenendo l’accuratezza del rilievo.
Anche senza laser, niente bolla:
ci pensa il TILT
La compensazione TILT con IMU consente di rilevare anche con la palina inclinata (fino a 30°/60°), mantenendo la misura corretta senza doverla mettere in bolla a ogni punto. In questo modo le operazioni risultano più rapide, più comode e affidabili, soprattutto in spazi ristretti, in prossimità di ostacoli o su terreni irregolari.
Scenari applicativi
Servizi e lavori pubblici
Adatto al rilievo di elementi e infrastrutture (pozzetti, pali, segnaletica, punti rete) e alle attività di manutenzione. La possibilità di misurare anche punti meno accessibili aiuta a operare con più sicurezza e continuità, riducendo tempi e interruzioni.
Integrazione robotica rapida
Pensato per chi vuole integrare velocemente il posizionamento GNSS in workflow e piattaforme robotiche. Consente di ottenere coordinate affidabili come base per automazioni, controllo e mappature, mantenendo un setup semplice e trasportabile.
FJD Trion V4E/V4E Pro
Nella confezione:
- GNSS FJD Trion V4E/V4E Pro
- Adattatore filettato per aggancio a palina
- Cavi type-C di ricarica e collegamento
- Custodia per il trasporto
Specifiche tecniche GNSS FJD Trion V4E / V4E Pro Mini RTK
| Categoria | Specifica | Valore |
|---|---|---|
| GNSS | Canali | 1408 canali |
| GNSS | GPS | L1C/A, L2P, L5 |
| GNSS | GLONASS | G1, G2 |
| GNSS | Galileo | E1, E5a, E5b, E6 — supportato da firmware specifico |
| GNSS | BDS | B1I, B2I, B3I, B1C, B2a, B2b — supportato da firmware specifico |
| GNSS | QZSS | L1, L2C, L5 |
| GNSS | SBAS | L1C/A |
| Precisione e affidabilità | Riacquisizione del segnale | ≤ 1 s |
| Precisione e affidabilità | Tempo per la prima correzione | Avviamento a freddo ≤ 30 s / Avviamento a caldo ≤ 5 s |
| Precisione e affidabilità | Tempo di inizializzazione RTK | < 5 s |
| Precisione e affidabilità | Affidabilità dei dati di inizializzazione | < 99,9% |
| Precisione e affidabilità | Frequenza di aggiornamento dati | Misurazione e posizionamento: 1 Hz, 2 Hz, 5 Hz, 10 Hz, 15 Hz, 20 Hz |
| Precisione e affidabilità | Precisione soluzione a punto singolo RMS | H ≤ 1,5 m / V ≤ 2,5 m |
| Precisione e affidabilità | DGPS RMS | H ≤ 0,4 m / V ≤ 0,8 m |
| Precisione e affidabilità | RTK RMS | H ≤ 0,8 cm + 1 ppm / V ≤ 1,5 cm + 1 ppm |
| Precisione e affidabilità | Precisione temporale RMS | 20 ns |
| Precisione e affidabilità | Precisione velocità RMS | 0,03 m/s |
| Precisione e affidabilità | Misurazione inclinazione laser | Errore 3D a distanza di misurazione di 3 m ≤ 2,5 cm con angolo di inclinazione ≤ 30° — solo V4E Pro |
| Tipologia dati | Dati differenziali | RTCM 2.3, RTCM 3.x, CMR |
| Tipologia dati | Formato dati | NMEA-0183 |
| Parametri elettrici e interfaccia | Specifiche di ricarica | 5V / 2A |
| Parametri elettrici e interfaccia | Consumo energetico | ≤ 1,5 W |
| Parametri elettrici e interfaccia | Interfaccia elettrica | USB 2.0 Type-C |
| Parametri elettrici e interfaccia | Tempo di ricarica | ≤ 3 ore |
| Comunicazione | Bluetooth | BT 4.0 Dual Mode |
| Comunicazione | Distanza di lavoro Bluetooth | 5 m |
| Caratteristiche fisiche | Materiale guscio | PC + ABS |
| Caratteristiche fisiche | Pulsante | On / Off |
| Caratteristiche fisiche | Temperatura di esercizio | da -20°C a +60°C |
| Caratteristiche fisiche | Grado di protezione | IP67 |
| Caratteristiche fisiche | Interfaccia di montaggio | Filettatura interna da 1/4" |
| Caratteristiche fisiche | Temperatura di ricarica | da 0°C a +45°C |
Entrambi offrono RTK centimetrico, 1408 canali e supporto multi-costellazione. La V4E Pro aggiunge funzioni pensate per lavorare più agilmente in situazioni complesse: IMU per rilievo con inclinazione (tilt survey fino a 30°/60°); inoltre il GNSS “pole-free” permette di misurare punti senza utilizzare la palina utilizzando il misuratore laser verde per rilievi precisi anche in zone inaccessibili.
In modalità RTK (RMS) raggiunge H ≤ 0,8 cm + 1 ppm e V ≤ 1,5 cm + 1 ppm.
Il V4E supporta le correzioni via NTRIP e i principali formati (RTCM 2.3, RTCM 3.x, CMR). Non integra una scheda SIM: per usare NTRIP serve una connessione Internet fornita da smartphone; il collegamento operativo avviene tramite Bluetooth.
Supporta le principali costellazioni (GPS, BeiDou, GLONASS, Galileo, QZSS, SBAS) con 1408 canali. È pensato per essere leggero e operativo tutto il giorno: 320 g, autonomia ≥12 h, ricarica ≤3 h, protezione IP67 e resistenza a caduta 1,2 m.
