EMLID REACH RS4

Emlid Reach RS4 è un ricevitore GNSS RTK multifrequenza di nuova generazione pensato per rilievi topografici, GIS e agricoltura di precisione che offre precisione centimetrica anche sotto chioma fitta e in ambienti difficili. Grazie all’antenna ad alte prestazioni, al TILT con IMU integrata e alla connettività radio, LTE e NTRIP, consente operazioni rapide, affidabili e altamente produttive in cantiere.

Panoramica prodotto

Reach RS4 è un ricevitore GNSS RTK all‑band in grado di tracciare tutte le principali costellazioni (GPS, GLONASS, Galileo, BeiDou, QZSS, NavIC) sulle bande L1, L2, L5 e L6, con 672 canali dedicati. L’unità è progettata per fornire FIX in meno di 5 secondi, mantenendo la soluzione anche in presenza di multipath, vegetazione o scenari urbani complessi.

La compensazione dell’inclinazione basata su IMU di nuova generazione permette di misurare punti con la palina inclinata senza perdita di accuratezza operativa, riducendo i tempi di stazionamento e agevolando i rilievi in punti difficili. La scocca in lega di magnesio con protezione IP68 garantisce robustezza, resistenza a urti, acqua e polvere, rendendo l’RS4 adatto a cantieri, ambienti agricoli e condizioni meteo estreme.

Utilizzo e applicazioni

Reach RS4 è ideale come rover RTK connesso via NTRIP o come coppia base/rover tramite radio UHF/LoRa integrata, coprendo così sia rilievi mobili sia stazioni di riferimento locali. Viene impiegato in rilievi topografici, tracciamenti in cantiere, rilievi GIS ad alta accuratezza, agricoltura di precisione e progetti infrastrutturali dove servono dati affidabili e ripetibili.

L’integrazione con Emlid Flow e con le principali app GIS e di cantiere consente flussi di lavoro fluidi per la gestione di punti, linee e superfici, oltre all’esportazione in formati standard dell’industria. La combinazione di connettività multipla, autonomia estesa e TILT avanzato rende l’RS4 particolarmente adatto a squadre di rilievo che richiedono produttività elevata con configurazioni rapide.

Specifiche tecniche principali

GNSS e prestazioni

• Frequenze: GNSS multifrequenza L1, L2, L5, L6.

• Costellazioni tracciate:

  • GPS: L1C/A, L2C, L5.

  • GLONASS: L1OF, L2OF.

  • Galileo: E1‑B/C, E5a, E6.

  • BeiDou: B1I, B1C, B2a, B3I.

  • QZSS: L1C/A, L1C, L2C, L5.

  • NavIC: L1‑SPS, L5‑SPS.

• Numero di canali: 672.

• Tempo di FIX: tipicamente < 5 s in modalità RTK.

• Frequenza di aggiornamento: fino a 10 Hz.

TILT e sensori

• Compensazione dell’inclinazione: basata su IMU integrata di nuova generazione, ottimizzata per inizializzazione rapida e utilizzo intuitivo.

• Operatività con palina inclinata, consentendo il rilievo di punti difficilmente accessibili mantenendo precisione RTK.

Meccanica e robustezza

• Dimensioni: 128,6 × 128,6 × 99,3 mm.

• Peso: circa 920 g.

• Corpo: lega di magnesio con bumper di protezione sostituibili.

• Grado di protezione: IP68 (resistente a polvere e immersione in acqua).

• Temperature operative: da circa −40 a +65 °C, adatto a climi estremi.

• Supporto a sgancio rapido: attacco rapido per palina con filettatura standard 5/8″, progettato per fissaggio sicuro anche con palina inclinata.

Alimentazione e autonomia

• Autonomia: fino a 16 ore di lavoro continuo come rover RTK con TILT attivo.

• Batteria interna ad alta capacità (circa 7000 mAh) con ricarica via USB Type‑C.

• Supporto ricarica USB‑C con alimentatori e power bank compatibili.

Connettività dati

• Radio LoRa:

  • Potenza: fino a 1 W.

  • Banda: 868/915 MHz (compatibile con antenna 860–930 MHz inclusa).

  • Portata: fino a circa 8 km in condizioni ottimali.

• Radio UHF:

  • Potenza: fino a 2 W.

  • Banda: 410–470 MHz (compatibile con antenna inclusa).

  • Supporto protocolli professionali come TRIMTALK 450S per l’uso con base radio dedicate.

• Correzioni RTK: supporto NTRIP con formati RTCM3.

• Output posizione: NMEA, LLH/XYZ, con logging in RINEX, NMEA, LLH/XYZ, UBX su memoria interna.

• Memoria interna: 16 GB per registrazione di sessioni statiche e cinematriche.

• Interfacce:

  • Bluetooth (versione 4.2 o superiore, a seconda delle revisioni di prodotto).

  • Wi‑Fi dual‑band per collegamento a reti locali o hotspot.

  • USB Type‑C per alimentazione e trasferimento dati.

Tabella specifiche tecniche Emlid Reach RS4

Contenuto della confezione

Il kit Emlid Reach RS4 viene fornito completo di tutto il necessario per iniziare a lavorare sul campo con configurazione rapida e sicura. Gli accessori inclusi sono selezionati per sfruttare sia la radio LoRa sia la radio UHF integrate, oltre a garantire trasporto e ricarica agevoli.

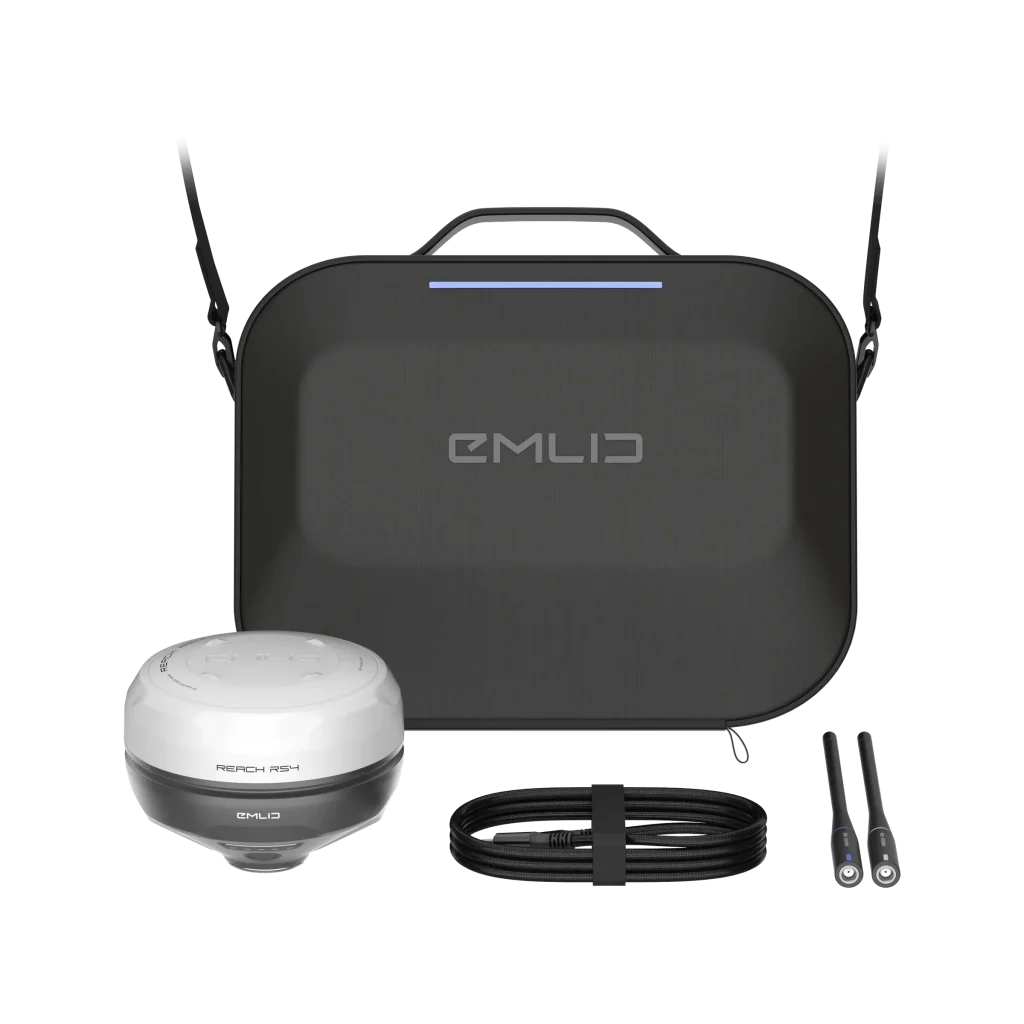

Nella confezione sono inclusi

• Ricevitore GNSS Emlid Reach RS4.

• Custodia per il trasporto, progettata per proteggere il ricevitore e gli accessori durante gli spostamenti.

• Cavo USB Type‑C per ricarica e collegamento dati.

• Antenna LoRa 860–930 MHz per l’uso con la radio LoRa integrata.

• Antenna UHF 410–470 MHz per la radio UHF integrata.

Questa configurazione consente di usare Reach RS4 sia come rover NTRIP, sia come parte di una soluzione base/rover radio, integrandolo facilmente in flussi di lavoro topografici e GIS esistenti.

Servizio di Correzione NRTK Incluso (Opzionale)

Con l'opzione TruePoint CM (1 ANNO) ottieni la massima precisione centimetrica garantita su tutte le costellazioni (Full GNSS). Un servizio di correzione NRTK illimitato per 12 mesi, ideale per lavorare fin da subito senza interruzioni e con la massima affidabilità.
