DJI M400 Tethered Power System V1

DJI M400 Tethered Power System Ver. 1.0

Massima autonomia, sicurezza e prestazioni per il DJI Matrice 400RTK con TPS110M-M400 di Rosefinch Technology: la soluzione tethered top di gamma pensata per professionisti che non vogliono limiti.

Descrizione Tecnico-Funzionale

Il Tethered Power System TPS110M-M400 permette al Matrice 400RTK di operare continuativamente fino a 24 ore di volo grazie al sistema di alimentazione diretta via cavo avio-speciale da 110 metri. Ideale per missioni di sorveglianza, emergenza, security, eventi, monitoraggi e operazioni critiche che richiedono tempo, stabilità e affidabilità assoluta.

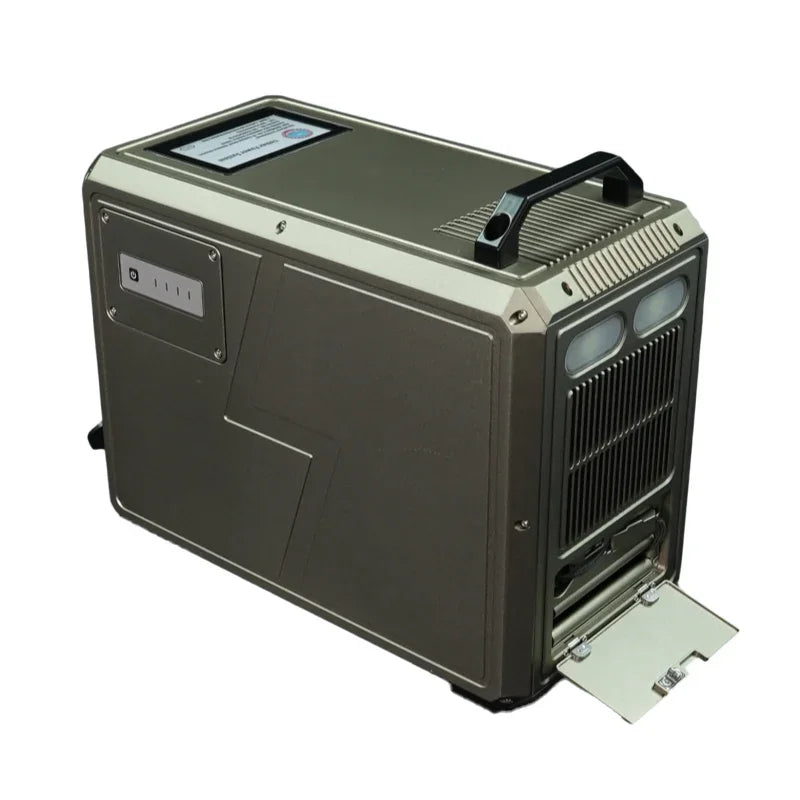

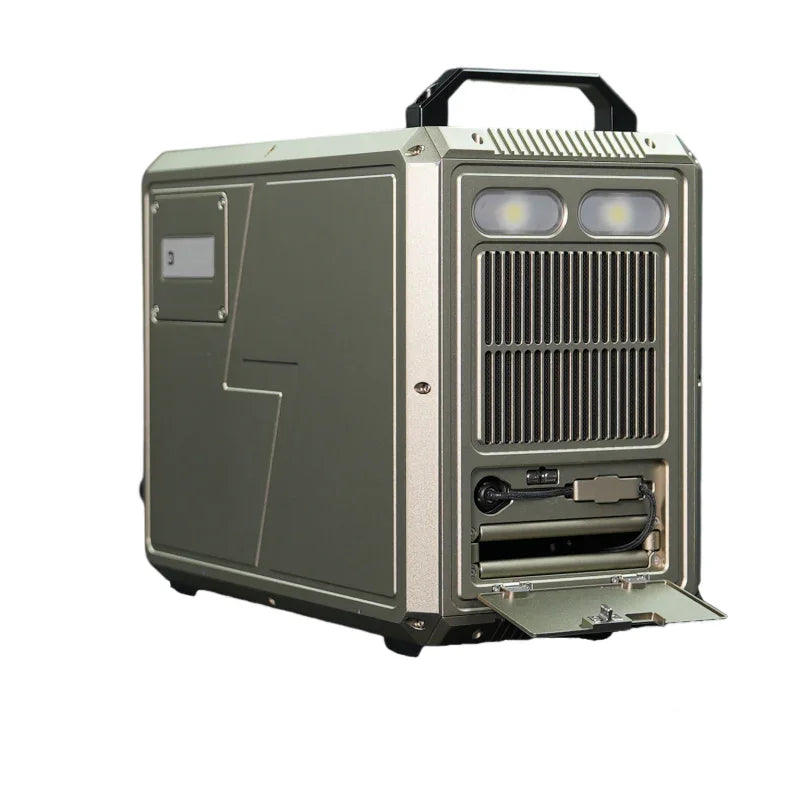

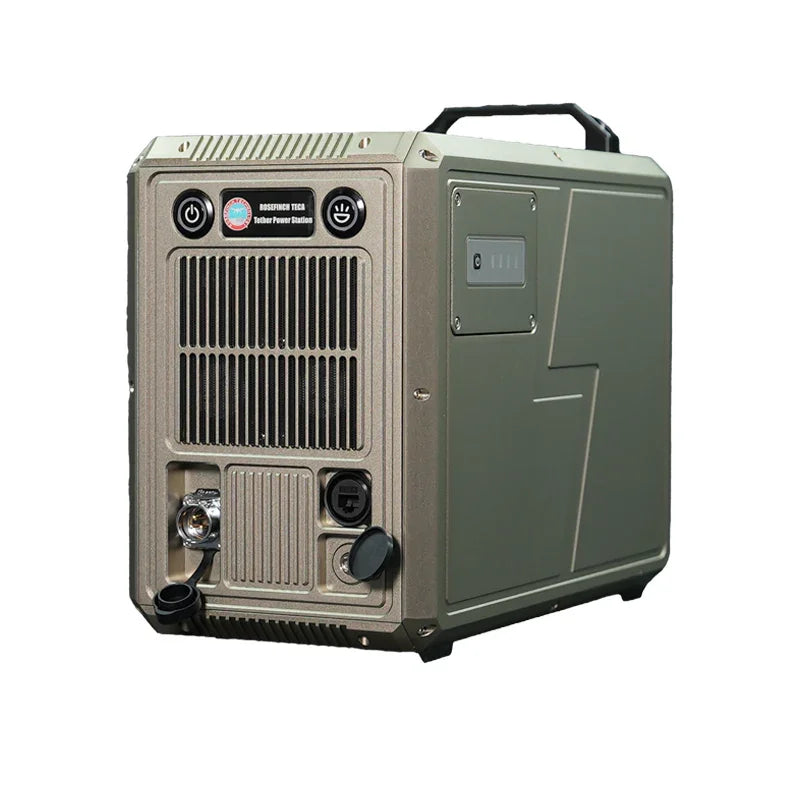

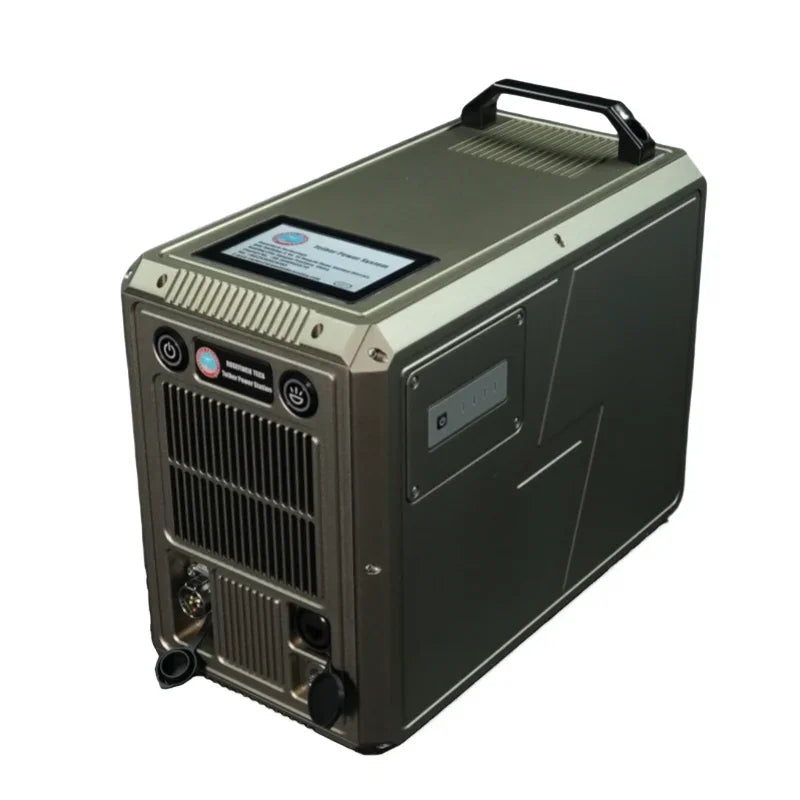

Ground Module
La stazione di terra, progettata per missioni mobili, integra:

• Ingresso ampio 190–240Vac (220V monofase), frequenza 50/60Hz
• Uscita regolabile 700–750Vdc, potenza ≥3000W stabile (picco ≥3500W per 30s)
• Protezioni multiple (sovratensione, sottotensione, cortocircuito, sovracorrente, sovratemperatura)
• Gestione cavo automatizzata (reel winch): retrazione e stesura 0–2m/s, tensione regolabile 0–15N, backup battery integrata per recupero guidato in condizioni d’emergenza
• Display touch da 4.3" con visualizzazione real time di tutti i parametri elettrici, temperature, consumo, log e record eventi operativi
• Interfaccia completa: Lingke LP20-3P, LP12 aviation, Type-C, RJ45, fibra ottica (opzionale) per dati e comandi, Bluetooth 5.0 per comunicazioni wireless fra stazione e GCS.
• Certificazione IPx5 per operatività in qualunque ambiente, peso 12.5kg con cavo

Wire/Cavo Tethered
Soluzione avio-speciale di massima robustezza:

• Lega aeronautica leggerissima e resistente alle alte temperature, guaina fluoroplastica, tessitura in fibra ad alto modulo per resistenza meccanica
• Corrente nominale 5A, DC resistance 7.4±0.2Ω (100m@20°C)
• Forza di trazione ≥ 60kg, ciclo retrazione/riavvolgimento ≥ 1000 volte garantito
• Isolamento base ≥ 3000Vdc (nessuna rottura testata 1min)
• Cavo 110m, diametro esterno 3.2±0.1mm, peso 17.5±1g/m, varietà di fibre ottiche per trasmissione dati ad alta velocità (opzionale con FC connector)
• Composito optoelettronico per trasmissione simultanea energia+dati (missioni video, comando remoto, monitoraggi scientifici)

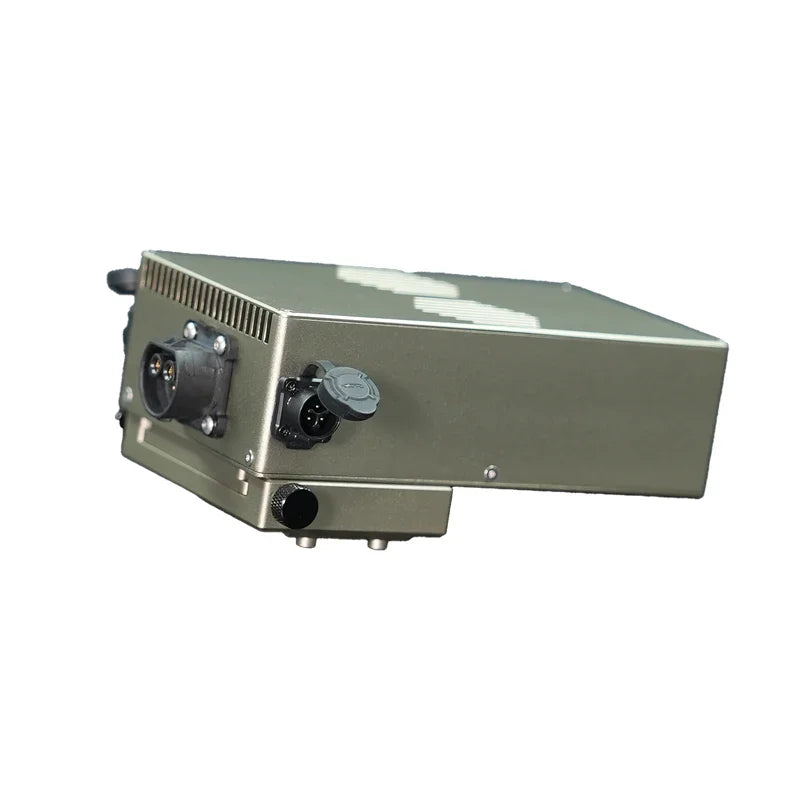

Air Module
Motorizzazione e alimentazione on-board robusta e intelligente:

• Ingresso 580–810Vdc wide-range, uscita 51.8±0.5Vdc sempre costante (no fluttuazioni, nessuna degradazione batterie di backup)
• Potenza continua 3000W, picco fino a 3500W (>10s)
• Protezioni integrate: sovra/sottotensione ingresso, sovratensione/sovracorrente/temperatura/cortocircuito uscita
• Installazione super-rapida (“quick dismantling track mount”): lo staff non perde tempo, basta un click per la conversione tether
• Raffreddamento evoluto: ventole attive, canalizzazione forzata (attack e recovery anche in condizioni severe)
• Interfaccia LP12-3P (input), LP12 per illuminazione e payload esterno
• Formato super compatto: 160×94×49mm, peso 995g

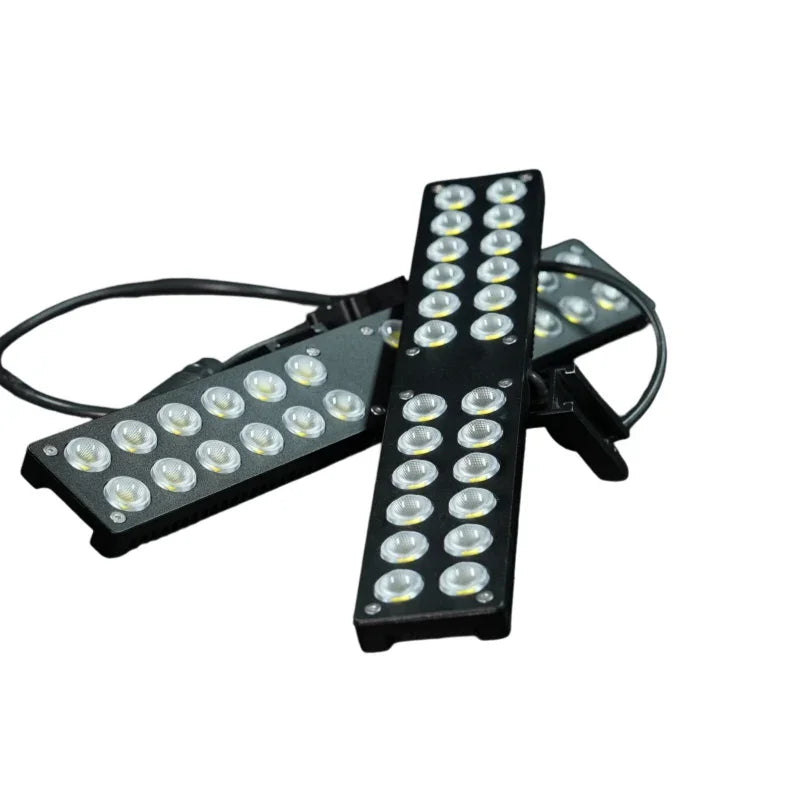

Illuminazione opzionale
Moduli LED spot (2 x 400W, 100.000 lumen totali, quick lock):

• Alimentazione 750V, montaggio rapido, massima diffusione per aree vaste/emergenza/logistica

Sicurezza e Precauzioni

• Separazione totale AC/DC, isolamento elettrico, protezioni anti-leak fino a 3000V
• Backup batteria 14.4V/16.8V 3000mAh, recupero automatico cavo in blackout
• Raccomandazioni operative severe (evitare danni cavo, rischio elettrico in condizioni estreme, sincronizzazione velocità salita/discesa drone con reel in/out)

Customizzazione e supporto

• Rosefinch supporta personalizzazioni hardware/software su misura (range, performance, ambienti estremi) e assistenza diretta.
