Il kit di sviluppo può convertire l’E-Port del velivolo in più porte hardware standard come le porte di uscita di alimentazione XT30, la porta USB 2.0 e la porta di segnale UART/PPS, rendendo conveniente per gli sviluppatori collegare apparecchiature hardware ed eseguire lo sviluppo e il debug dell’SDK.

1. Per evitare cortocircuiti causati dal contatto tra la scheda e il braccio dell’aeromobile, accertarsi che la scheda sia in una posizione adeguata quando è utilizzata.

2. Accertarsi di progettare un sistema di dissipazione del calore e un coperchio schermante in metallo, se la scheda adattatore è integrata in un prodotto di carico.

3. Scollegare immediatamente la scheda adattatore dalla sorgente di alimentazione se si rilevano scintille, fumo, odori strani o altre anomalie.

4. Quando si utilizzano tutte e tre le porte di alimentazione XT30, la potenza in uscita totale sarà inferiore a quella massima dell’aeromobile. Accertarsi di sviluppare carichi compresi nelle specifiche sull’uscita.

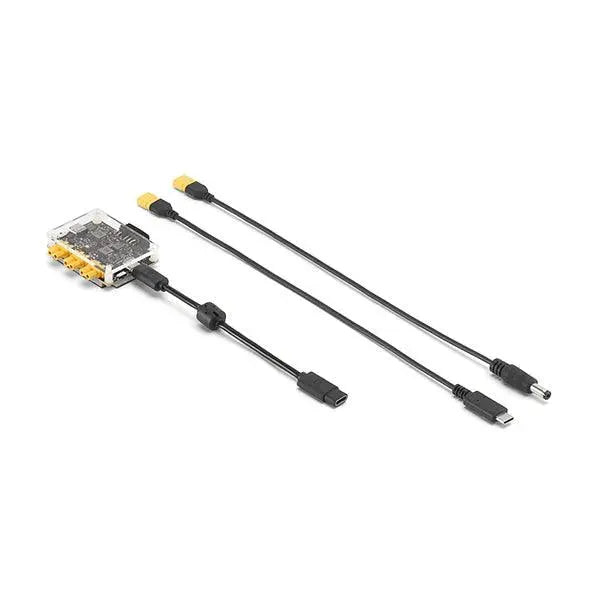

Scheda adattatore E-Port × 1

Protezione connettore pin × 1

Cavo coassiale E-Port (150 mm) × 1

Cavo di alimentazione da XT30 a USB-C (300 mm) × 1

Cavo di alimentazione da XT30 a DC5.5 (300 mm) × 1

Dimensioni scheda adattatore: 55×40×9 mm (L×L×A)

Potenza d’uscita XT30 VCC:

DJI Mavic 3E/3T: 12-17,6 V/4 A

Matrice serie 30: 19,2-26,1 V/4 A

Matrice 300 RTK: 24 V/4 A

Matrice 350 RTK: 24 V/4 A

Potenza in uscita XT30 12V: 12 V/2 A

Potenza in uscita XT30 5V: 5 V/2 A

Matrice 350 RTK

Matrice 300 RTK

Matrice 30/30T

DJI Mavic 3E/3T
