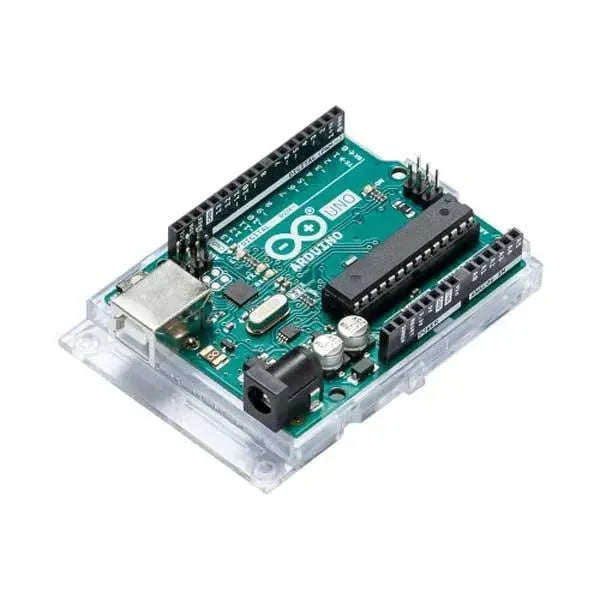

Arduino Uno REV3 con Atmega328

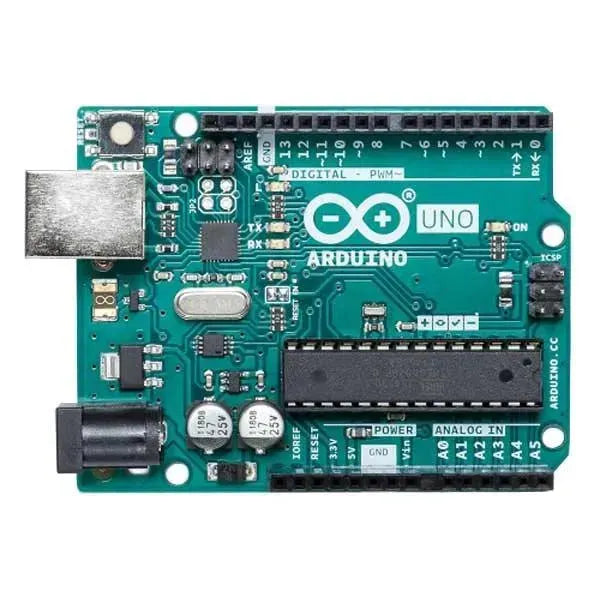

Arduino Uno Rev3 è una scheda elettronica basata sul microcontrollore Atmega328. Dispone di 14 ingressi/uscite digitali (di cui 6 possono essere utilizzate come uscite PWM), 6 ingressi analogici, un cristallo oscillatore a 16 MHz, una connessione USB, un jack di alimentazione, un header ICSP e un pulsante di reset.
Contiene tutto il necessario per supportare il microcontrollore; per iniziare basta connettersi a un computer tramite un cavo USB o alimentarla con un trasformatore AC/DC o una batteria. La UNO si differenzia da tutte le schede precedenti in quanto non utilizza il convertitore USB-seriale FTDI ma un microcontrollore Atmega16U2 programmato come un convertitore USB-seriale.

Differenza tra Arduino Uno e Arduino Uno REV3

Aggiunti i pin SDA e SCL vicino al pin AREF e due nuovi pin vicino al pin di reset, tra cui IOREF che permette alle shield di adattare il loro livello di tensione a quello della scheda. Sostituito il microcontrollore Atmega8U2 con Atmega16U2.

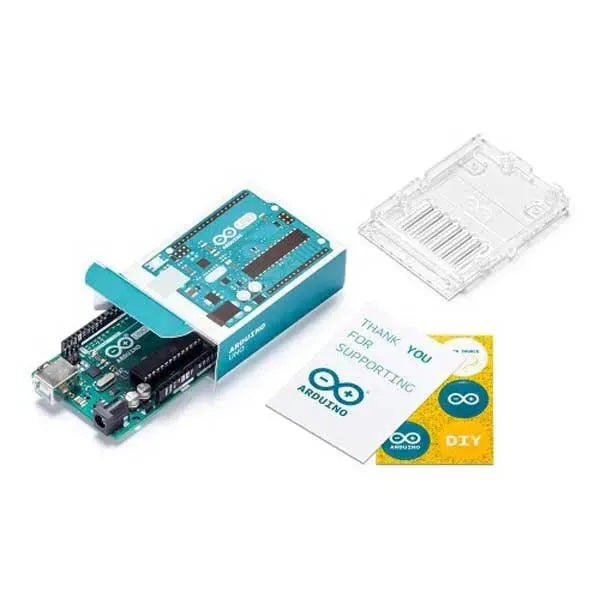

La confezione di Arduino Uno REV3

Caratteristiche tecniche

• Microcontrollore: ATmega328
• Tensione operativa: 5 V
• Alimentazione:
  – da 7 a 12 V (tramite plug)
  – 5 V (tramite porta USB)
• Tensione di alimentazione (limiti): 6-20V
• Ingressi/uscite Digitali: 14 (di cui 6 possono essere utilizzate come uscite PWM)
• Ingressi analogici: 6
• Corrente Dc per pin I/O: 40 mA
• Corrente DC per pin 3,3 V: 50 mA
• Memoria Flash: 32 kB (di cui 0,5 kB utilizzati dal bootloader)
• SRAM: 2 kB
• EEPROM: 1 kB
• Velocità di Clock: 16 MHz
