Revopoint Trackit RS 3D-Scanner

Der Revopoint Trackit SR ist ein professionelles drahtloses optisches 3D-Scansystem, das für die hochpräzise Vermessung von Objekten mit Größen von 10 mm bis 4 Metern entwickelt wurde. Ausgestattet mit optischer Verfolgung, drei blauen Laser-Scanmodi und einer Genauigkeit von bis zu 0,02 mm ist das System ideal für Qualitätskontrolle, Reverse Engineering, Produktentwicklung und industrielle Inspektion. Erhältlich in den Versionen Standard Edition und CMM Edition, um unterschiedlichen Messanforderungen gerecht zu werden.

Höhepunkte

• Professionelles drahtloses 3D-Scansystem mit optischer Verfolgung.
• Einzelbildgenauigkeit von bis zu 0,02 mm.
• Drei blaue Laser-Scanmodi für verschiedene Objekttypen.
• Scannt bis zu 2 Millionen Punkte pro Sekunde.
• Empfohlene Objektgrößen von 10 mm bis 4 Metern.
• Wi-Fi 6 für einen flexiblen und effizienten Arbeitsablauf.
• Erhältlich in der Standard- und CMM-Edition.

Revopoint Trackit SR – Drahtloses optisches 3D-Scansystem für hochpräzise Messungen

Der Revopoint Trackit SR ist ein professionelles drahtloses 3D-Scansystem, das für die schnelle und präzise Digitalisierung beliebiger Objekte entwickelt wurde, von kleinen Komponenten bis zu großen Objekten von bis zu 4 Metern Größe. Das System kombiniert einen Hochleistungs-Laserscanner mit einem optischen Verfolgungssystem, das die Position des Scanners ständig überwacht und so einen stabilen Scan mit außergewöhnlicher Genauigkeit gewährleistet, ohne dass Markierungen direkt auf dem Objekt angebracht werden müssen. Mit einer Einzelbildgenauigkeit von bis zu 0,02 mm , einer volumetrischen Genauigkeit von 0,02 mm + 0,04 mm/m und einer Scangeschwindigkeit von bis zu 2 Millionen Punkten pro Sekunde ist der Trackit SR ideal für anspruchsvolle industrielle Anwendungen wie Qualitätskontrolle, Reverse Engineering, Produktentwicklung und Dimensionsprüfung.

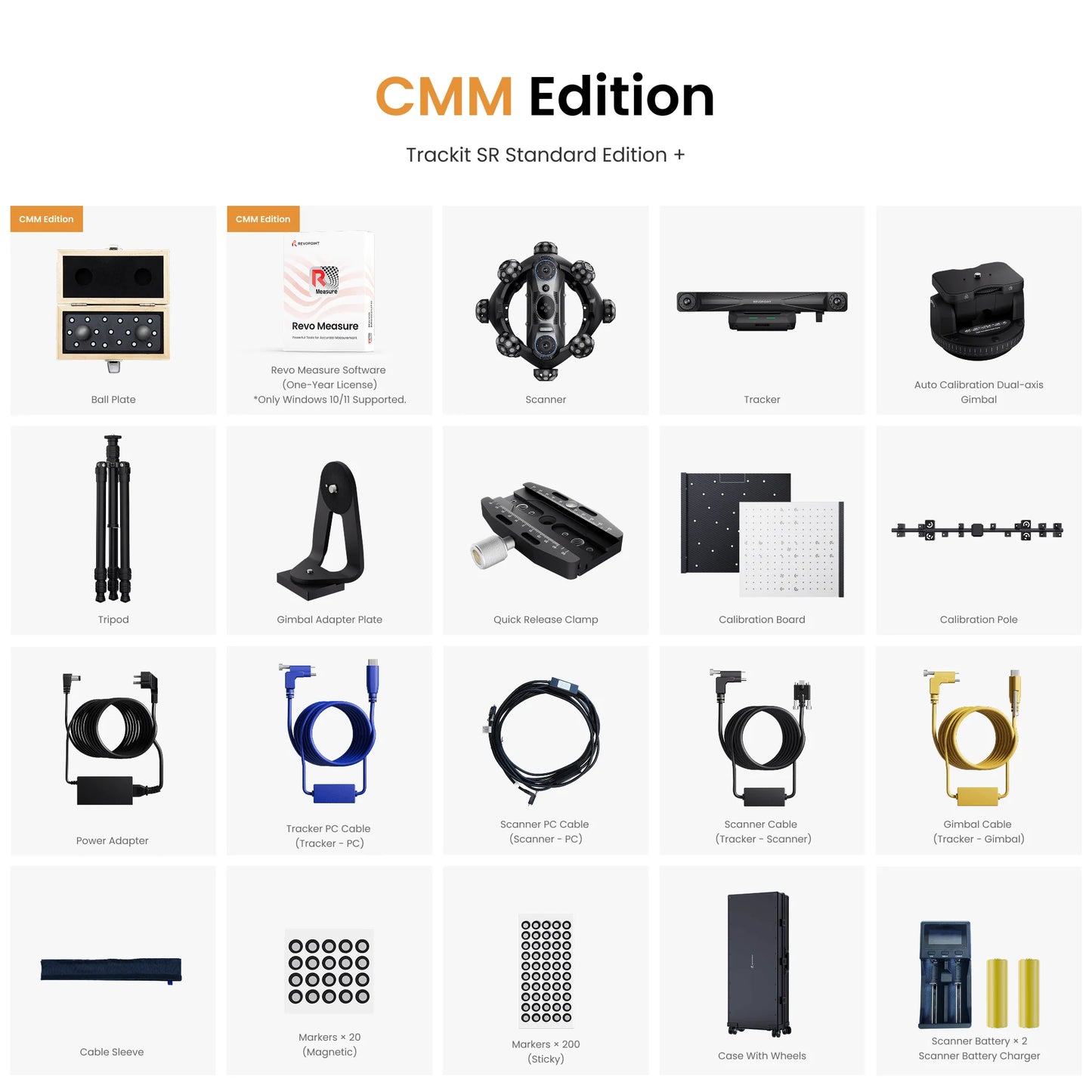

Standard Edition oder CMM Edition

Der Revopoint Trackit SR ist in zwei Versionen erhältlich, die beide auf derselben leistungsstarken Scanplattform basieren.

• Die Standardversion ist für hochpräzises Scannen, Digitalisierung, Reverse Engineering und optische Qualitätskontrolle konzipiert.
• Die CMM Edition bietet zusätzlich Unterstützung für taktile Messungen (Koordinatenmessmaschine). Durch die Kombination von optischem 3D-Scannen mit der Kontaktsonde können Anwender hochpräzise Dimensionsprüfungen durchführen, auch bei Geometrien, bei denen eine Kontaktsonde eine höhere Genauigkeit bietet oder wo der optische Scan Einschränkungen aufweist. Dies macht die CMM Edition besonders geeignet für die erweiterte Qualitätskontrolle in Produktionsumgebungen.

Messtechnische Genauigkeit

Das System bietet eine außergewöhnliche Messgenauigkeit auf Industrieniveau. Mit einer Einzelbildgenauigkeit von bis zu 0,02 mm und einer volumetrischen Genauigkeit von 0,02 mm + 0,04 mm/m gewährleistet es zuverlässige und rückverfolgbare Messergebnisse.

Drei optimierte Lasermodi

Ausgestattet mit Blaulaser-Technologie, die drei vielseitige Scanmodi bietet: 30 gekreuzte Laserlinien für schnelle Datenerfassung, 17 parallele Laserlinien für extrem detaillierte Scans und eine einzelne Laserlinie für tiefe Hohlräume.

Blitzschnelle Datenerfassung

Mit einer Scangeschwindigkeit von bis zu 2.000.000 Punkten pro Sekunde erfasst das System komplexe Geometrien und große Flächen in kürzester Zeit.

Großes optisches Tracking-Volumen

Das professionelle drahtlose Trackingsystem bietet ein großes optisches Tracking-Volumen von bis zu 3 m³, was es ideal für Objekte mit Größen von 10 mm bis 4 Metern macht.

Kabellose Freiheit und robustes Design

Ausgestattet mit Wi-Fi 6 für schnelle, stabile und vollständig drahtlose Kommunikation. Der Scanner verfügt über einen robusten Kohlefaserrahmen und ein widerstandsfähiges Polycarbonatgehäuse, das für anspruchsvolle Industrieumgebungen ausgelegt ist.

Für die Industrie entwickelt

Ideal für Qualitätskontrolle, Reverse Engineering und Produktentwicklung. Durch den direkten Export in universelle Formate wie PLY, OBJ, STL, ASC, 3MF, GLTF und FBX lassen sich die erfassten Daten nahtlos in den CAD/CAM-Workflow integrieren.

Drei Scanmodi für maximale Flexibilität

Trackit SR ist mit drei dedizierten Lasermodi ausgestattet, die ein effizientes Scannen von den kleinsten Details bis zu großen Objekten ermöglichen.

• Feinmodus mit 30 blauen gekreuzten Laserlinien für maximale Detailerfassung und höchste Präzision.
• Entfernungsmodus mit 17 parallelen blauen Laserlinien für schnelles Scannen großer Objekte.
• Tieflochmodus mit einer einzelnen blauen Laserlinie zur Erfassung tiefer Hohlräume und schwer zugänglicher Bereiche.

Die empfohlenen Objektgrößen reichen von 10 mm bis 4 Meter , während das optische Trackingsystem ein Trackingvolumen von bis zu 3 m³ bietet. Mit einem Arbeitsabstand von 800-2500 mm profitieren Benutzer von einer ausgezeichneten Bewegungsfreiheit ohne Kompromisse bei der Messgenauigkeit.

Kabelloser Workflow für industrielle Anwendungen

Sowohl der Scanner als auch der Tracker kommunizieren über Wi-Fi 6, wodurch der Kabelaufwand minimiert und die Systemnutzung sowohl in der Produktion als auch bei Kunden vereinfacht wird. Der Scanner verfügt über einen robusten Kohlefaserrahmen und ein widerstandsfähiges Polycarbonatgehäuse, das für den täglichen professionellen Einsatz konzipiert ist. Die erfassten Daten können in den Formaten PLY, OBJ, STL, ASC, 3MF, GLTF und FBX exportiert werden, um eine nahtlose Integration mit den meisten CAD-, Messtechnik- und Reverse-Engineering-Software zu ermöglichen.

Technische Daten – Revopoint Trackit SR

Hinweise

• ① Die Genauigkeit wurde in einer kontrollierten Laborumgebung gemessen. Die tatsächlichen Ergebnisse können je nach Umgebung und Betriebsbedingungen variieren.
• ② Das Produkt verwendet einen Laserprojektor der Klasse 1. Vermeiden Sie es, direkt in den Laserstrahl aus nächster Nähe zu blicken. Verwenden Sie keine optischen Instrumente, die den Laserstrahl vergrößern, wie z. B. Teleskope oder Kameraobjektive. Vermeiden Sie es, reflektierende Oberflächen wie Spiegel oder Glas in den Laserpfad zu stellen.
• ③ Um eine maximale Genauigkeit zu gewährleisten, wird empfohlen, das Produkt bei einer Umgebungstemperatur zwischen 20 und 25 °C (68 und 77 °F) zu verwenden.
• ④ Dieses Produkt enthält blinkende Lichter, die möglicherweise nicht für Personen mit photosensibler Epilepsie geeignet sind.
