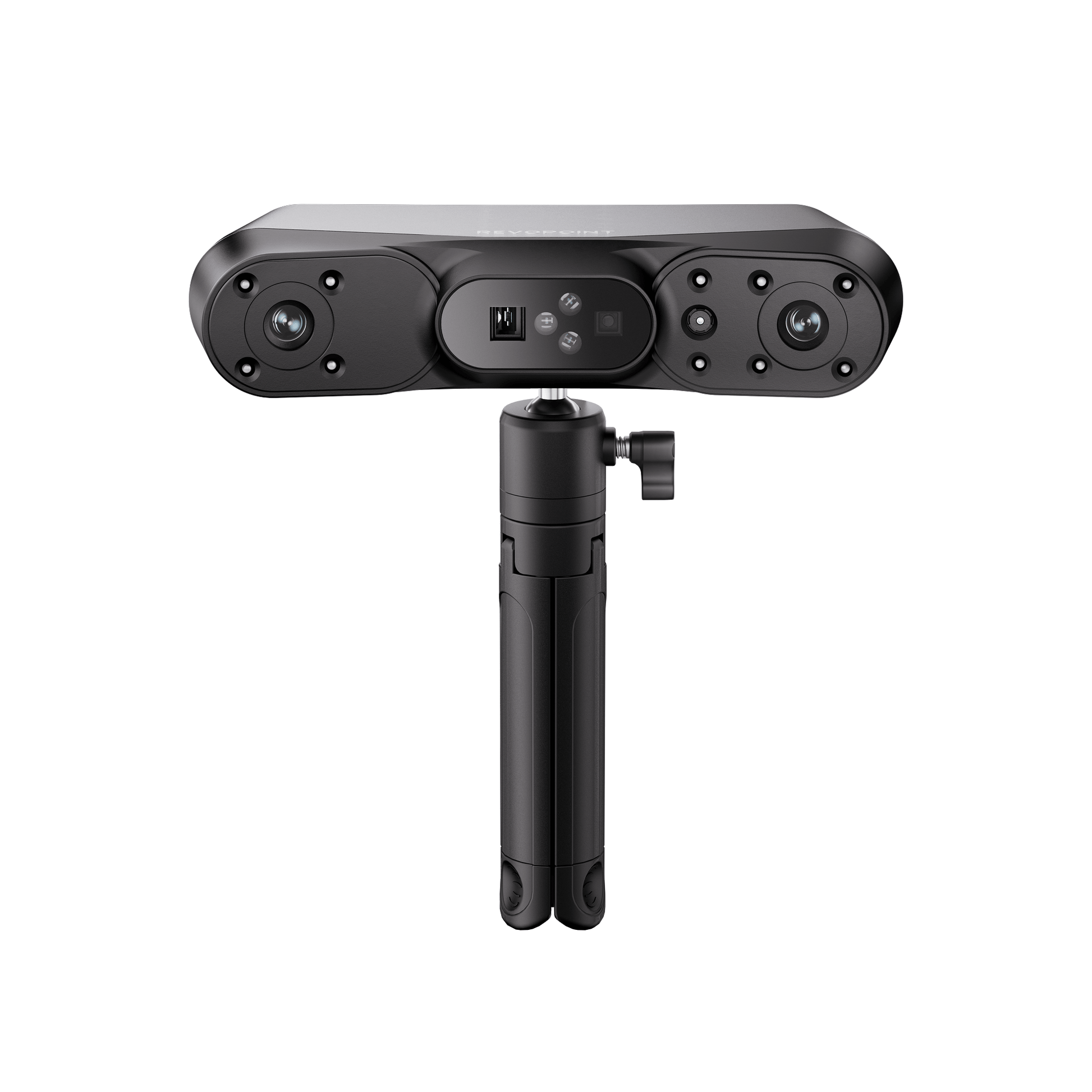

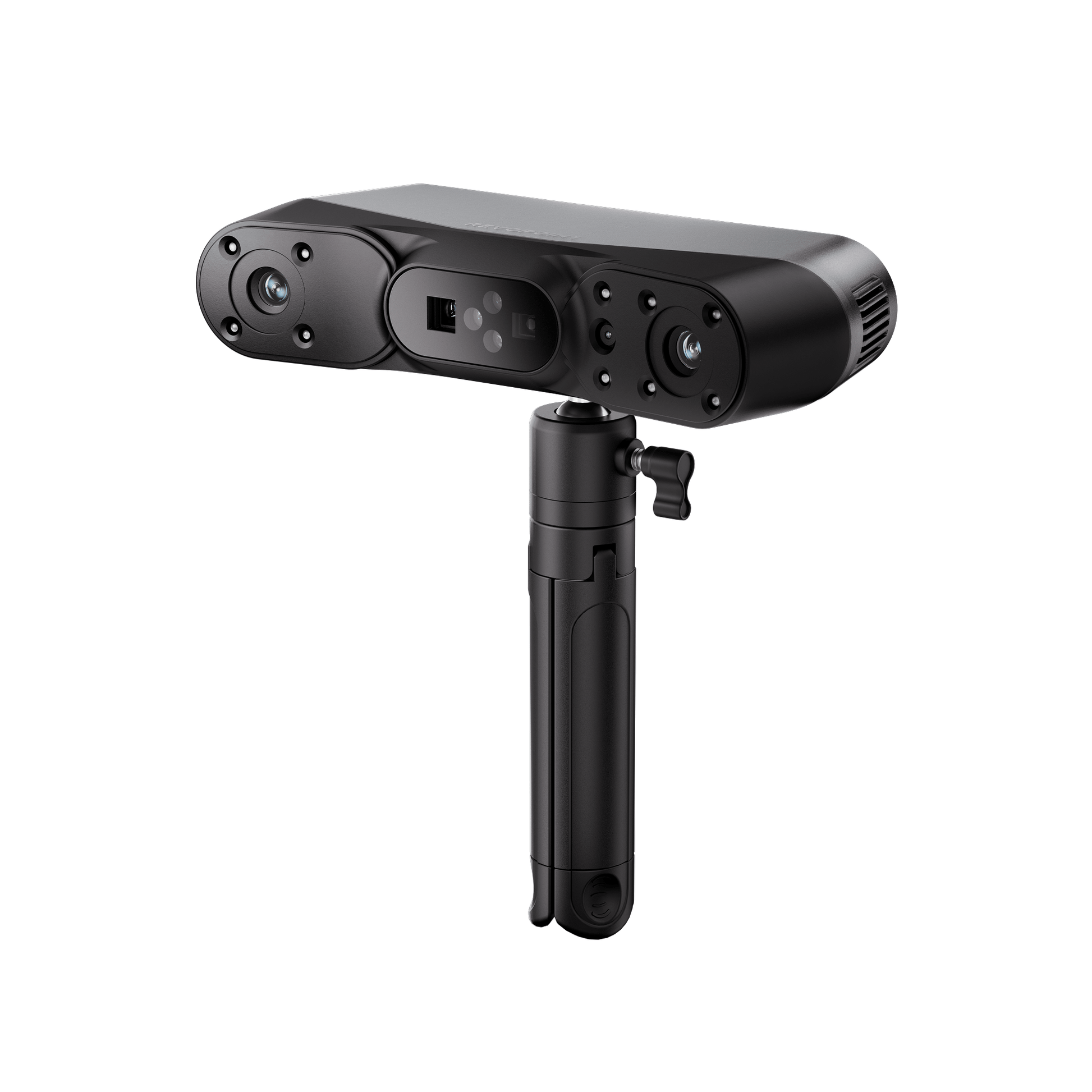

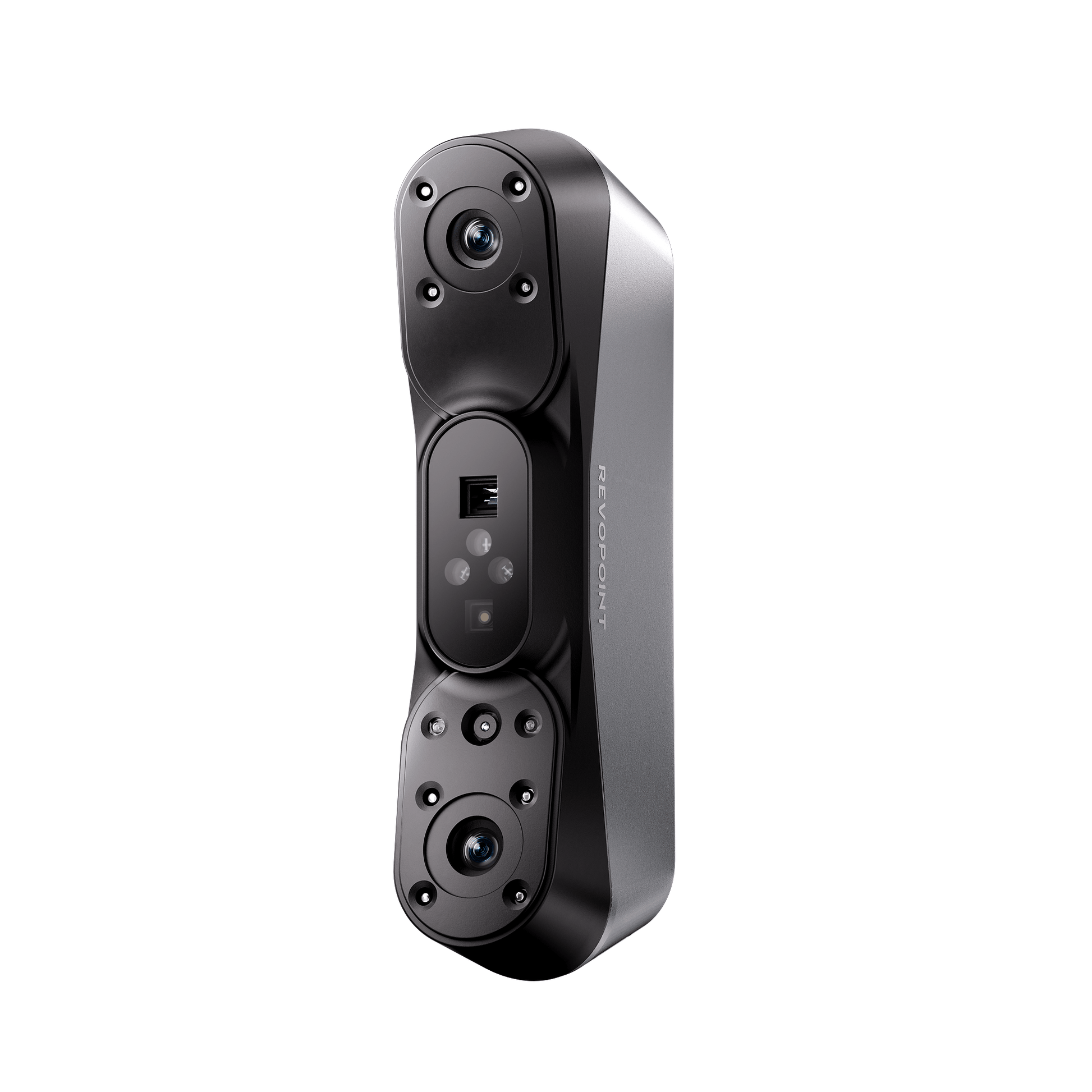

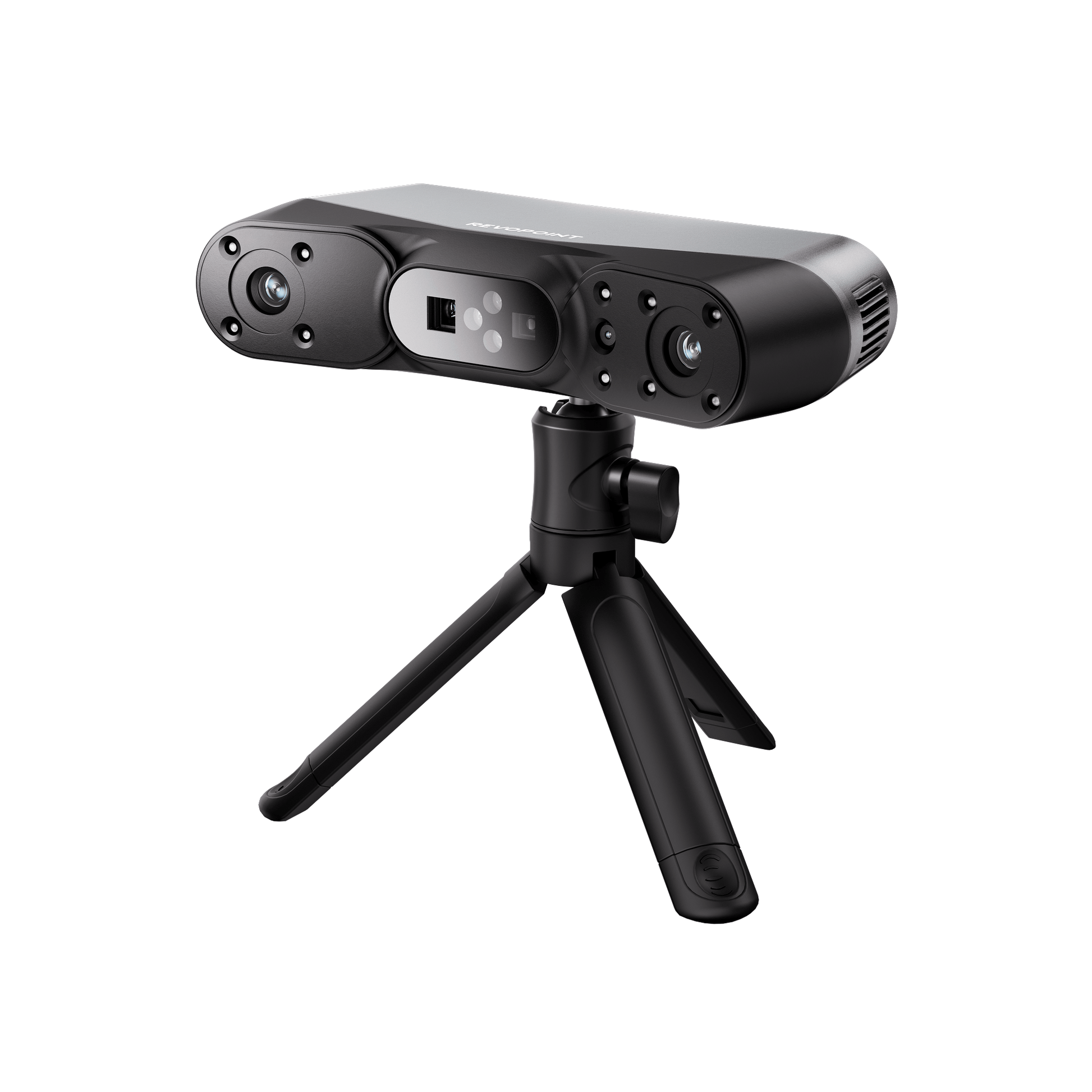

REVOPOINT POP 4 SCANNER 3D

Il Revopoint POP 4 è uno scanner 3D ibrido 5-in-1 versatile, utilizzabile sia a mano che su scrivania. Combinando 30 linee laser blu incrociate, luce strutturata IR HD a campo intero e tecnologia VCSEL rapida, scansiona oggetti scuri, lucidi e complessi con precisione fino a 0,03 mm, senza bisogno di marcatori o spray di scansione. Con distanza di lavoro 200-800 mm, velocità fino a 105 fps e precisione volumetrica 0,03 + 0,05 mm × L(m), è sviluppato per flussi di lavoro professionali in reverse engineering, stampa 3D, sviluppo prodotto, media digitali e misurazione industriale. Supporto completo Windows, macOS, iOS e Android tramite Wi-Fi 6 o USB-C lo rende efficace tanto in studio quanto sul campo.

Elevata precisione per oggetti complessi

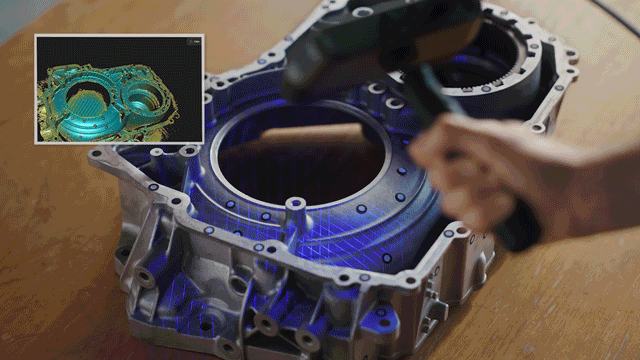

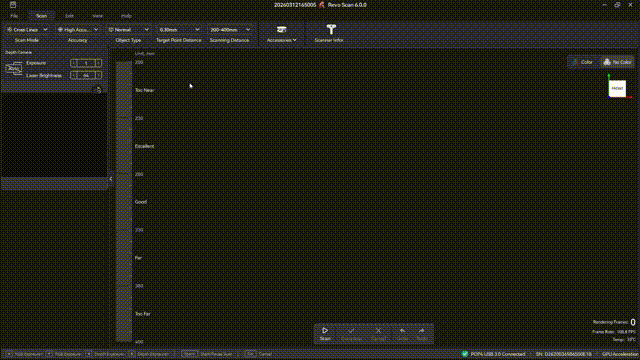

Lo scanner POP 4 combina 30 linee laser blu a croce con luce infrarossa a campo intero e tecnologia VCSEL per creare modelli 3D dettagliati con elevata precisione. La scansione laser raggiunge una precisione fino a 0,03 mm ed è particolarmente efficace per componenti meccanici, reverse engineering e flussi di lavoro Scan-to-CAD. Lo scanner gestisce molti materiali difficili come superfici in plastica scura, metalli riflettenti e oggetti piatti senza l'ausilio di strumenti tradizionali come pennarelli o spray di scansione.

Due versioni per flussi di lavoro differenti

L'edizione standard include lo scanner, il treppiede, il mini giradischi e i cavi necessari. Il pacchetto è adatto agli utenti che lavorano principalmente in posizione fissa, alla scrivania o in studio, con un computer.

L'edizione Premium include anche:

• Impugnatura con batteria da 5500 mAh
• Filtri blu per esterni per la scansione in piena luce solare
• Custodia protettiva per il trasporto

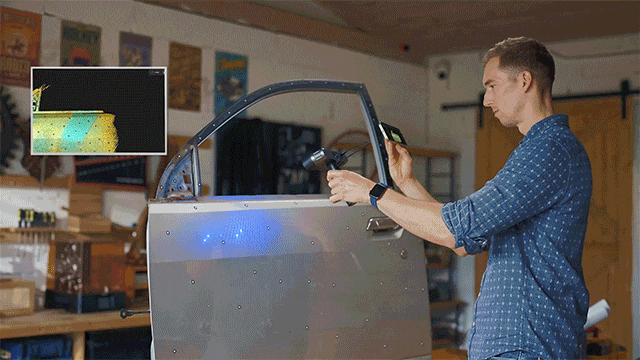

L'impugnatura ergonomica con batteria integrata offre fino a quattro ore di funzionamento wireless e consente un flusso di lavoro mobile in combinazione con smartphone o tablet tramite Wi-Fi 6. I filtri per esterni inclusi permettono inoltre la scansione laser blu fino a 100.000 lux, riducendo le interferenze causate dalla forte luce ambientale.

Scansione in tempo reale basata sull'intelligenza artificiale

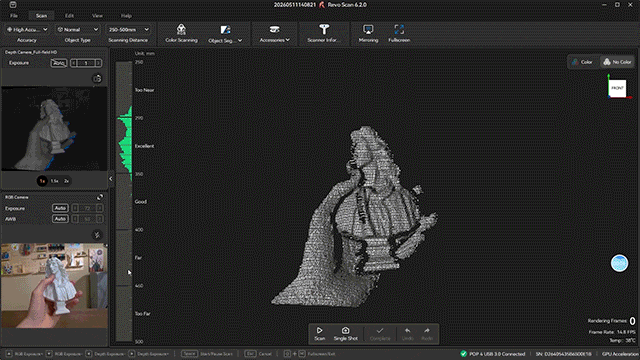

Il POP 4 utilizza l'intelligenza artificiale integrata per isolare l'oggetto durante il processo di scansione. La funzione Zero-Noise Capture filtra automaticamente sfondi, tavoli ed elementi indesiderati in tempo reale. Il sistema di intelligenza artificiale è inoltre in grado di identificare e nascondere le dita dell'utente, consentendo di tenere e ruotare gli oggetti direttamente nella mano durante la scansione.

Diverse modalità di scansione per diverse applicazioni

• Il laser multilinea
  utilizza 30 linee laser blu incrociate per la massima precisione fino a 0,03 mm. Ideale per la retroingegneria, la progettazione di componenti e la realizzazione di oggetti meccanici dettagliati.

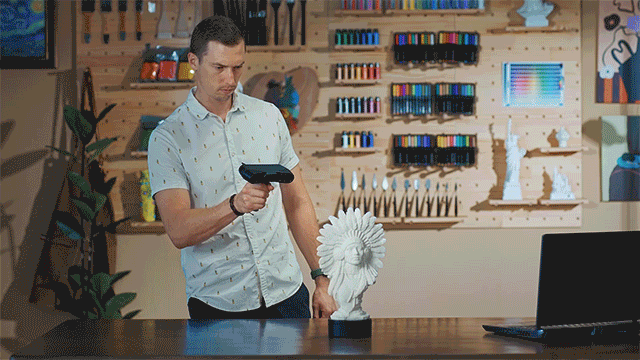

• Luce strutturata a infrarossi HD a campo intero
  per una scansione rapida e senza marcatori di volti, corpi e oggetti con un elevato livello di dettaglio.
• VCSEL Rapido
  ottimizzato per oggetti di grandi dimensioni e scansione all'aperto in piena luce solare fino a 100.000 lux.
• La tecnologia Hybrid HD
  combina velocità, tracciamento stabile e un elevato livello di dettaglio per un flusso di lavoro flessibile.

Splatting gaussiano 3D (3DGS)

La POP 4 supporta l'esportazione diretta in formato .splat per la creazione di Gaussian Splatting 3D fotorealistici. Questa tecnologia consente di ottenere risultati più realistici per riflessi, effetti di traslucenza e materiali complessi rispetto alle tecniche di texturizzazione tradizionali. A differenza delle soluzioni per dispositivi mobili, la POP 4 basa i suoi splat su un modello geometrico preciso, garantendo una maggiore accuratezza dimensionale e risultati più stabili.

Software e flusso di lavoro

Con Revo Scan 6, le nuvole di punti possono essere elaborate automaticamente o manualmente utilizzando strumenti di pulizia, ottimizzazione ed esportazione.

L'ecosistema è completato da:

• Revo Measure – per l'ispezione e la misurazione dimensionale
• Revo Design – per la modellazione parametrica e la conversione da scansione a CAD

La POP 4 supporta l'esportazione in formati quali PLY, OBJ, STL, ASC, 3MF, GLTF, FBX e Splat, rendendo i modelli compatibili con software come SolidWorks, Blender, Fusion 360, ZBrush, AutoCAD, Cura e Bambu Studio.

Applicazioni pratiche

• Ingegneria inversa:
  creazione di dati CAD precisi a partire da componenti meccanici, pezzi di ricambio e oggetti preesistenti.
• Stampa 3D:
  Genera modelli pronti per la stampa direttamente da oggetti reali.
• Progettazione del prodotto:
  lavora più velocemente con la prototipazione, lo sviluppo del prodotto e soluzioni personalizzate.
• Animazione e media digitali
  : digitalizzazione di personaggi, oggetti di scena e ambienti per computer grafica, sviluppo di videogiochi e realtà virtuale.
• Documentazione per la conservazione storica
  di manufatti e oggetti culturali con un elevato livello di dettaglio, a scopo di ricerca e restauro.

Compatibilità e connettività

Revopoint POP 4 è compatibile con:

• Windows 10/11 (64 bit)
• macOS 11 o versioni successive
• iOS
• Android

La connessione avviene tramite Wi-Fi 6 o USB-C.

La scansione laser blu (laser multilinea) e la modalità 3DGS richiedono una scheda grafica NVIDIA dedicata per l'accelerazione hardware, come ad esempio una RTX 3060 o superiore. La modalità laser multilinea non supporta il funzionamento autonomo direttamente con un telefono cellulare e richiede una connessione al PC. Le modalità Full-Field e VCSEL possono invece essere utilizzate direttamente con dispositivi mobili compatibili.

REVOPPOINT POP 4 - SPECIFICHE TECNICHE

TECNOLOGIA E PRECISIONE

Tecnologia di scansione:     Laser blu a croce (30 linee) + Luce strutturata IR
                             + VCSEL Rapido (sistema ibrido 5-in-1)

Precisione single-frame:     Fino a 0,03 mm

Precisione volumetrica:      0,03 + 0,05 mm × L(m)

Velocità di scansione:       Fino a 105 fps (modalità laser multilinea)
                             2M punti/secondo

Distanza di lavoro:          200 - 800 mm

Campo di scansione (FOV) a 400mm:
  - Multi-line Laser:        312 × 269 mm
  - Full-field HD:           312 × 269 mm
  - VCSEL Rapid:             505 × 505 mm

Volume di scansione minimo:  20 × 20 × 20 mm

Volume di scansione massimo: Fino a 4000 × 4000 × 4000 mm

Risoluzione punto:           0,15 mm (configurabile)

Scansione in luce esterna:   Fino a 100.000 lux (con filtri blu esterni Premium)

MODALITÀ DI SCANSIONE (5 MODALITÀ)

1. 30-Cross Blue Laser:      Massima precisione 0,03 mm, per reverse engineering
                             e componenti meccanici dettagliati

2. Single-Line Deep Hole:    Linha singola per profondità e fori profondi

3. Full-Field HD IR:         Luce strutturata IR per volti, corpi, oggetti
                             con dettaglio elevato, senza marcatori

4. VCSEL Rapid:              Ottimizzato per oggetti grandi e scansione outdoor
                             in piena luce solare

5. Hybrid HD:                Combina velocità, tracking stabile, dettaglio elevato

FUNZIONI AI INTELLIGENTE

Zero-Noise Capture:          Filtra automaticamente sfondi, tavoli, elementi
                             indesiderati in tempo reale

Handheld Freedom:            Identifica e nasconde le dita dell'utente,
                             permette di tenere/ruotare oggetti in mano durante
                             la scansione

AI Object Segmentation:      Isolamento automatico dell'oggetto in tempo reale

CONNETTIVITÀ E COMPATIBILITÀ

Connessione:                 Wi-Fi 6 (802.11ax) + USB-C (Type-C to Type-C, 2m)

Compatibilità OS:
  - Windows:                 10/11 (64-bit)
  - macOS:                   11 o versioni successive
  - Mobile:                  iOS e Android

Requisiti GPU:               Scheda NVIDIA dedicata per accelerazione hardware
                             (laser multilinea + 3DGS richiedono PC)

GPU minima consigliata:      NVIDIA RTX 3060 o superiore (8GB VRAM minimo)

Nota importante:             Modalità laser multilinea NON supporta funzionamento
                             standalone con telefono - richiede connessione PC.
                             Full-field e VCSEL possono usarsi direttamente
                             con dispositivi mobili.

FORMATI DI EXPORT

Formati mesh:                PLY, OBJ, STL, ASC, 3MF, GLTF, FBX

Formato 3DGS:                .splat (esportazione diretta per Gaussian
                             Splatting 3D fotorealistico)

Compatibilità software:      SolidWorks, Blender, Fusion 360, ZBrush, AutoCAD,
                             Cura, Bambu Studio

SOFTWARE ECOSSISTEMA

Revo Scan 6:                 Elaborazione nuvole di punti (automatica/manualle),
                             pulizia, ottimizzazione, esportazione

Revo Measure:                Ispezione e misurazione dimensionale

Revo Design:                 Modellazione parametrica, conversione Scan-to-CAD

RevoMirror:                  Screen mirroring per visualizzazione su dispositivo

EDIZIONI DISPONIBILI

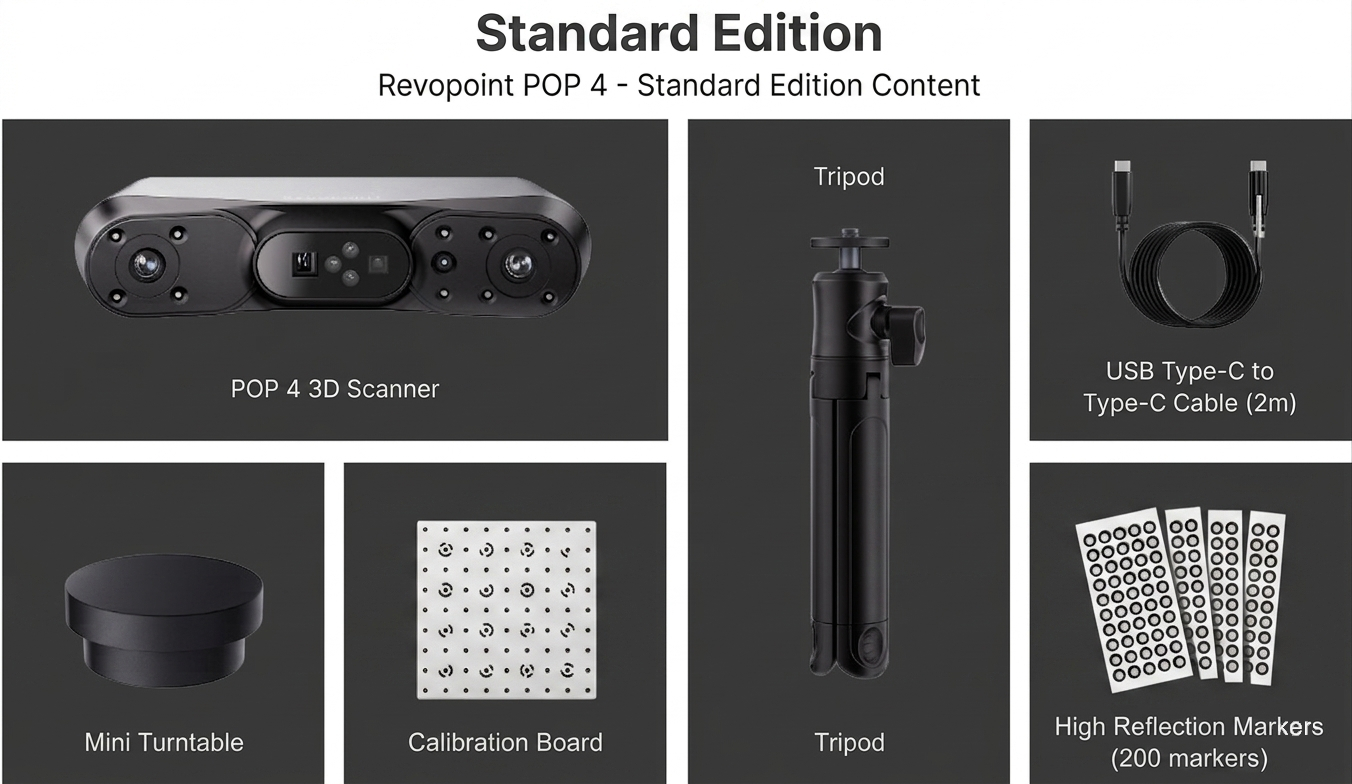

Standard Edition:
  - Scanner POP 4
  - Treppiede
  - Mini giradischi (motorizzato)
  - Cavi USB-C necessari
  - Marqueurs × 200
  - Calibration board

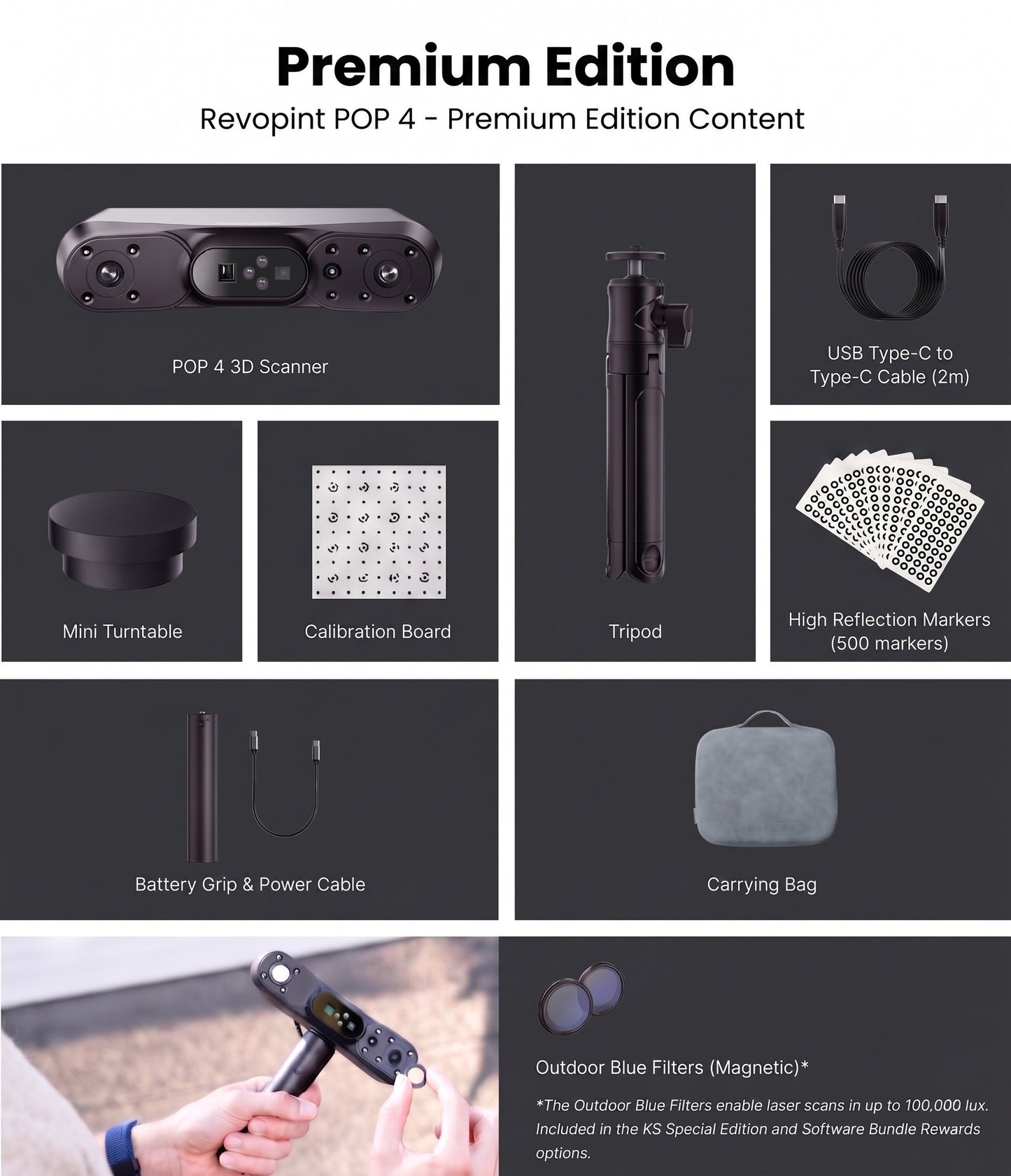

Premium Edition (include tutto Standard +):
  - Impugnatura con batteria 5500 mAh (ergonomica)
  - Filtri blu per esterni (scansione fino a 100.000 lux)
  - Custodia protettiva per trasporto
  - Durata batteria: fino a 4 ore wireless
  - Flusso di lavoro mobile con smartphone/tablet via Wi-Fi 6

CARATTERISTICHE SPECIFICHE PER MATERIALI DIFFICILI

Superfici scure:             Scansionabili senza spray di scansione (laser blu)

Superfici lucide/riflettenti: Scansionabili senza spray (laser blu + IR)

Oggetti piatti:              Gestiti senza pennarelli/markers tradizionali

Plastica scura:              Supportata direttamente

Metalli riflettenti:         Supportati direttamente

SPLATTING GAUSSIANO 3D (3DGS)

Supporto:                    Esportazione diretta .splat

Vantaggio rispetto mobile:   Basato su modello geometrico preciso 0,03 mm
                             (non solo texture), maggiore accuratezza
                             dimensionale, risultati più stabili

Ideale per:                  Riflessi, traslucenza, materiali complessi

SICUREZZA E SENSORI

Classe luce:                 Classe 1 (eye-safe per persone/animali)

Sensori:                     9-axis IMU (Inertial Measurement Unit) per
                             tracking di movimento

Peso scanner:                ~190 g (da verificare ufficialmente)

Dimensioni:                  Circa 153 × 45 × 29 mm (simile POP 3 Plus)

APPLICAZIONI PRATICHE

• Reverse Engineering:       Dati CAD precisi da componenti meccanici,
                             pezzi di ricambio, oggetti preesistenti

• Stampa 3D:                 Modelli pronti per la stampa da oggetti reali

• Progettazione Prodotto:    Prototipazione rapida, sviluppo prodotto,
                             soluzioni personalizzate

• Media Digitali:            Digitalizzazione personaggi, oggetti di scena,
                             ambienti per CGI, videogiochi, VR

• Documentazione Storica:    Manufatti e oggetti culturali con dettaglio
                             elevato per ricerca e restauro

• Misurazione Industriale:   Componenti meccanici, Scan-to-CAD, QA/QC
