Verfügbarkeit für Abholungen konnte nicht geladen werden
Liqcreate Bio-Med Clear è una resina fotopolimerica biocompatibile e trasparente rigida e può essere lavorata sulla maggior parte delle stampanti 3D a base di resina. Le parti stampate in 3D di questo materiale mostrano proprietà biocompatibili se postlavorate secondo le istruzioni di lavorazione1. Dopo il lavaggio e la polimerizzazione post-stampa secondo le istruzioni, parti stampate da Liqcreate Bio-Med Clear superare i test di biocompatibilità di:
| ○ Citotossicità | ISO 10993-5: 2009 |
| ○ Sensibilizzazione | ISO 10993-10: 2021 |
| ○ Irritazione | ISO 10993-23: 2021 |

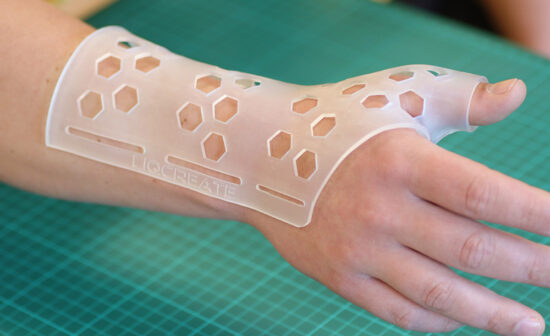

Quando si utilizza questo prodotto per realizzare un dispositivo medico regolamentato, l'utente deve assumersi tutta la responsabilità per la registrazione e l'utilizzo di questo dispositivo. Parti stampate da Bio-Med Clear Può essere disinfettato con disinfettanti di uso comune e sterilizzato mediante sterilizzazione a vapore in autoclave. Questa resina trasparente biocompatibile è progettata per modelli medici accurati, prototipi funzionali e applicazioni che richiedono prestazioni meccaniche stabili.
Una resina biocompatibile per la stampa 3D per l'elaborazione digitale della luce (DLP), display a cristalli liquidi (LCD) e stampanti 3D basate su laser. Liqcreate Bio-Med Clear È perfetto per applicazioni che richiedono caratteristiche di non citotossicità, non sensibilizzazione e non irritazione. Queste proprietà rendono Bio-Med Clear adatto a prototipi di alta precisione e alla modellazione medica generale, dove è importante un comportamento meccanico stabile.
| Proprietà meccaniche | Post-polimerizzazione UV | ||
|---|---|---|---|
| Descrizione | Metodo | Metrico[2] | Imperial[2] |
| Resistenza alla trazione | D638 | 55 MPa | 8.00 ksi |
| Allungamento a rottura | D638 | 5 - 10% | 5 - 10% |
| Modulo di tensione | D638 | 2.0 GPa | 290 ksi |
| Resistenza alla flessione | D790 | 89 MPa | 12.91 ksi |
| Modulo a flessione | D790 | 2.2 GPa | 319 ksi |
| Resistenza alla flessione | ISO-20795 2 | 78 MPa | 11.31 ksi |
| Modulo a flessione | ISO-20795 2 | 1.7 GPa | 274 ksi |
| IZOD Impatto dentellato | ISO 180 | 3.04 kJ/m2 | 1.45 ft-lb/in2 |
| IZOD Impatto dentellato | D256 | 28 J/m | 0.53 ft-lb/in |
| Assorbimento d'acqua | D570-98 | 0.54% | 0.54% |
| Temperatura di degradazione | Metodo interno | > 250 ° C[3] | > 482 ° F[3] |
| HDT-B 0.45 MPa | ISO75 | 62 ° C | 144 ° F |
| HDT-A 1.80 MPa | ISO75 | 48 ° C | 118 ° F |
| Durezza Shore D. | D2240 | 85 | 85 |
| citotossicità | ISO-10993 5 | passare | passare |
| Sensibilizzazione | ISO-10993 10 | passare | passare |
| Irritazione | ISO-10993 23 | passare | passare |
[1]Seguire le istruzioni di lavorazione per ottenere parti biocompatibili. [2]Lavato in IPA per 2 x 3 minuti in un pulitore ad ultrasuoni. Il secondo ciclo di lavaggio viene eseguito in IPA fresco seguito da 30 minuti di riposo e post-polimerizzazione per 30 minuti con LED a 60°C nel Wicked Engineering Curebox. Questi valori possono variare e dipendono dalla singola lavorazione della macchina e dalla polimerizzazione successiva. [3]Rammollimento sopra HDT, ma nessuna fessurazione parziale fino a 250°C / 482°F.
Parti stampate da Bio-Med Clear può essere disinfettato con i disinfettanti di uso comune e sterilizzato mediante sterilizzazione a vapore utilizzando un'autoclave. I programmi standard di sterilizzazione a vapore sono stati convalidati a 121°C/250°F e a 134°C/273°F per questa resina biocompatibile.
| Descrizione | Metodo | Dopo l'indurimento UV | Dopo la sterilizzazione a vapore 121°C | Dopo la sterilizzazione a vapore 134°C |
|---|---|---|---|---|
| Resistenza alla flessione | ISO-20795 2 | 78 MPa | 75 MPa | 73 MPa |
| Modulo a flessione | ISO-20795 2 | 1.7 GPa | 2.2 GPa | 2.2 GPa |
| Resistenza alla flessione | ASTM 790 | 89 MPa | 80 MPa | 75 MPa |
| Modulo a flessione | ASTM 790 | 2.2 GPa | 2.5 GPa | 2.4 GPa |
| Descrizione | Metodo | Dopo l'indurimento UV | 70% a base di IPA | 99% a base di IPA | A base di etanolo al 70% | A base di etanolo al 99% |
|---|---|---|---|---|---|---|
| Resistenza alla flessione | ASTM 790 | 89 MPa | 90 MPa | 90 MPa | 88 MPa | 84 MPa |
| Modulo a flessione | ASTM 790 | 2.2 GPa | 2.3 GPa | 2.3 GPa | 2.2 GPa | 2.1 GPa |
| Descrizione | Valore |
|---|---|
| Forma | Liquido chiaro |
| Viscosità | 475 mPa⋅s a 25°C |
| Densità | 1.18 g / cm3 |
| Ec (405 nm) | 6.10 mJ/cm2 |
| Dp (405 nm) | 0.12 mm |
| Ec (385 nm) | 4.10 mJ/cm2 |
| Dp (385 nm) | 0.05 mm |
I valori possono variare e dipendono dalla lavorazione della singola macchina e dalla post-polimerizzazione e pertanto è importante seguire le istruzioni di Liqcreate Bio-Med Clear resina con attenzione per ottenere proprietà biocompatibili.
Alle auf Lager verfügbaren Produkte werden innerhalb von durchschnittlich 24/48 Stunden geliefert.
Italien-Garantie mit engagierter Beratungsunterstützung, kontaktieren Sie uns!
