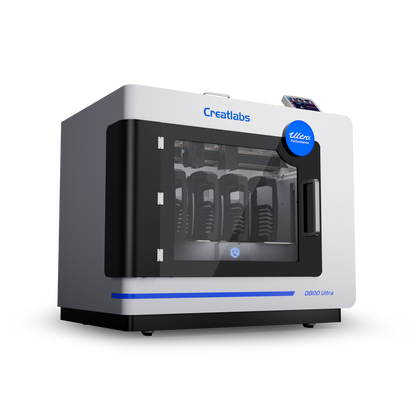

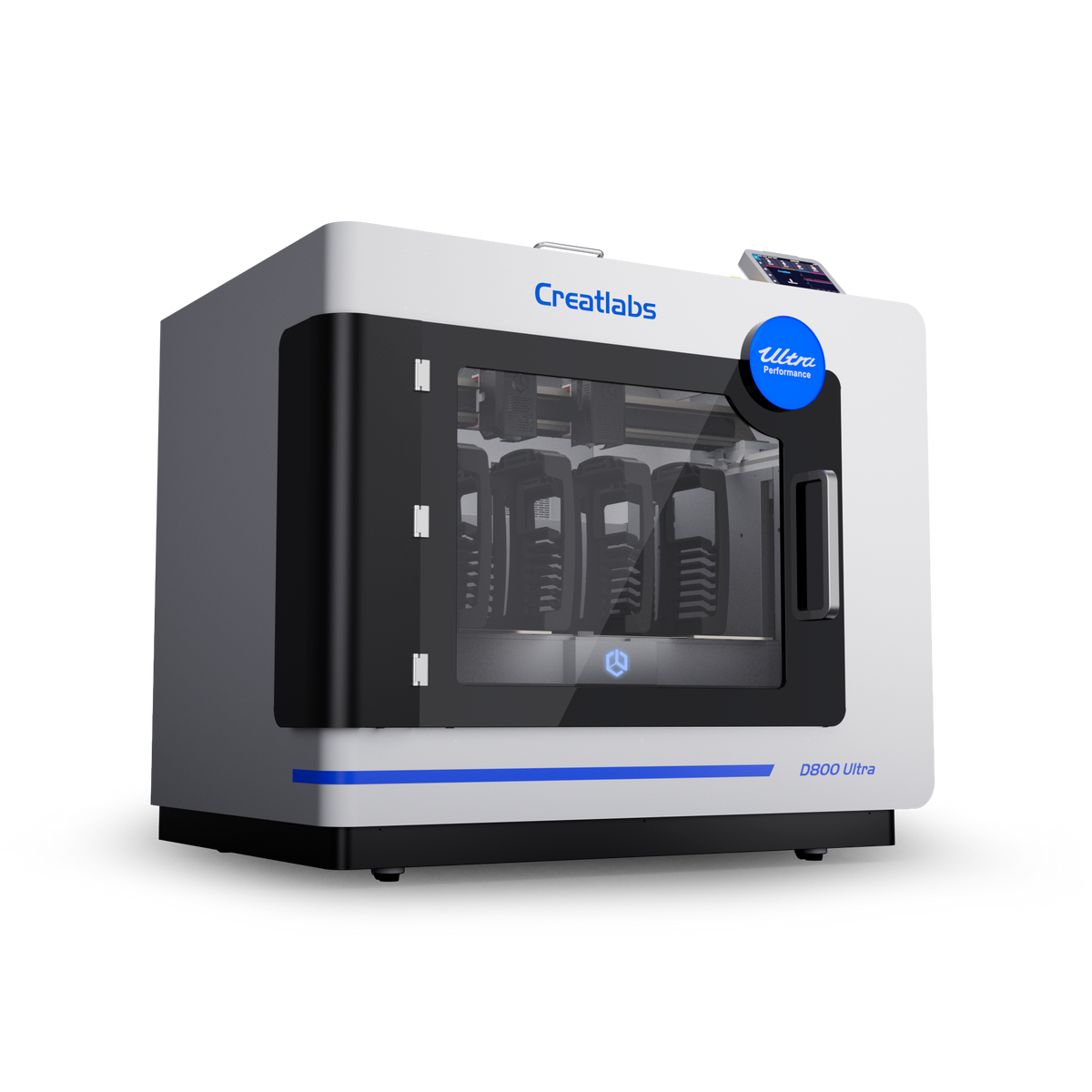

Creatlabs D800 Ultra

Der Creatlabs D800 Ultra ist ein industrieller FFF-3D-Drucker, der für Hersteller entwickelt wurde, die große funktionale Komponenten, Prototypen, Vorrichtungen und Produktionskomponenten intern herstellen müssen. Sein Bauvolumen von 800 × 650 × 650 mm ermöglicht den Druck großer Komponenten in einer einzigen Sitzung, während das Linearmotorsystem einen Hochgeschwindigkeitsdruck mit präziser Bewegungssteuerung unterstützt.

Basierend auf der Creatlabs FFF 2.0-Plattform kombiniert der D800 Ultra ein unabhängiges Doppelextrudersystem, automatische Kalibrierung und eine aktiv beheizte Kammer. Er ist für Anwendungen konzipiert, die von der Produktentwicklung und Montageprüfung bis hin zur Klein- und Serienfertigung reichen.

Großes Bauvolumen für funktionale Komponenten

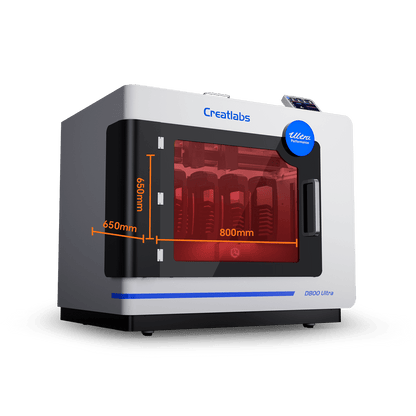

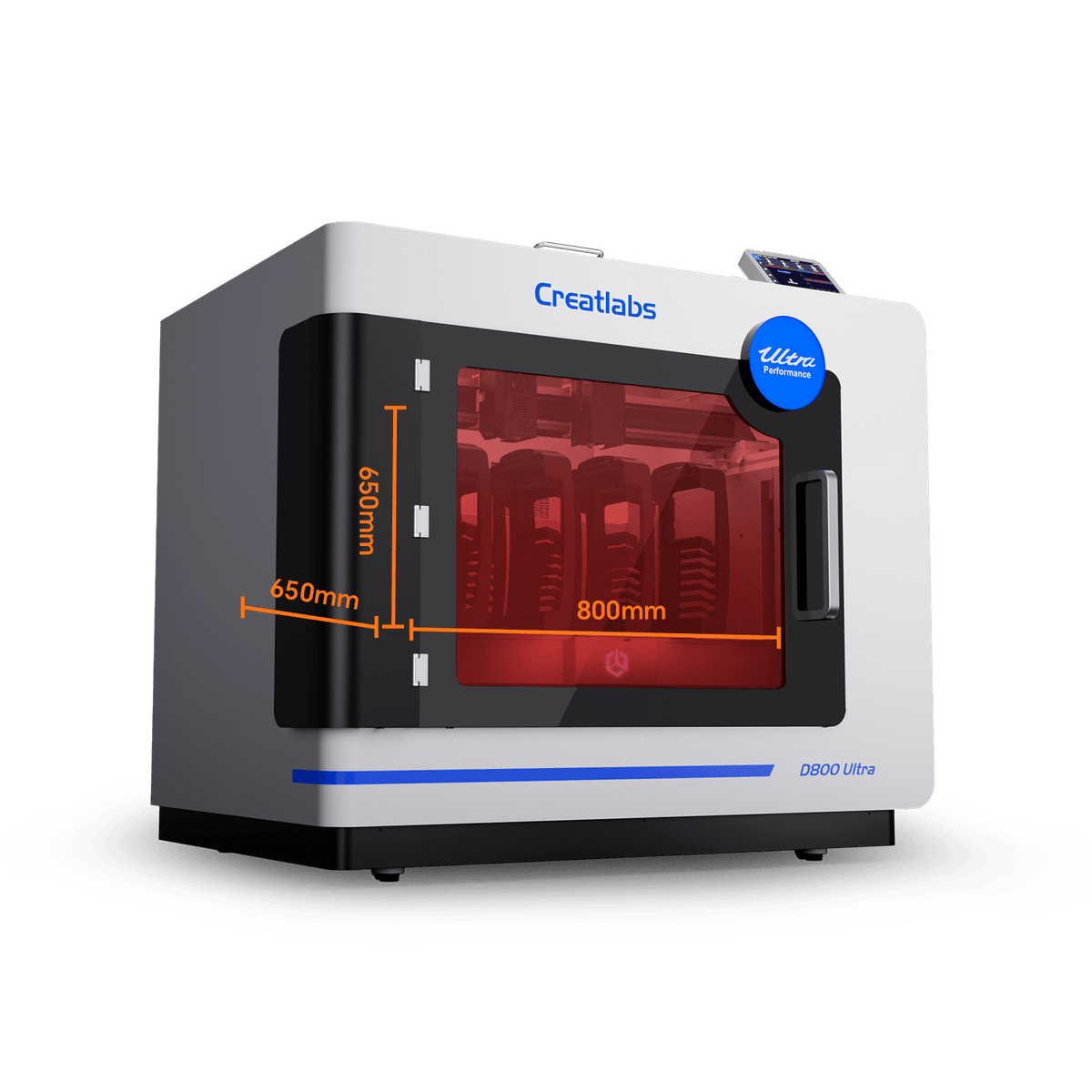

Das Druckvolumen von 800 × 650 × 650 mm bietet Platz für große Gehäuse, Gerätekomponenten, Masken, Befestigungsvorrichtungen und funktionale Prototypen. Der Druck großer Teile in einem Stück kann die Notwendigkeit reduzieren, Modelle in kleinere Abschnitte zu unterteilen und diese anschließend zusammenzusetzen.

Das verfügbare Bauvolumen hängt vom ausgewählten Druckmodus ab. Der Ein-Düse-Modus nutzt das gesamte Volumen von 800 × 650 × 650 mm, während der Doppel-Düse-Modus ein Volumen von 740 × 650 × 650 mm bietet. Der Spiegelduplikationsmodus bietet ein Bauvolumen von 400 × 650 × 650 mm für die gleichzeitige Produktion spiegelbildlicher Teile.

Linearmotortechnologie für Hochgeschwindigkeitsdruck

Der D800 Ultra verwendet ein Mag-Lev-Direktantrieb-Linearmotorsystem für die Bewegungen auf den XY-Achsen. Im Gegensatz zu herkömmlichen Riemen- oder Gewindesystemen reduziert die Linearmotorenarchitektur die Reibung der mechanischen Übertragung und ermöglicht schnelle und präzise gesteuerte Bewegungen.

Der Drucker unterstützt eine maximale Druckgeschwindigkeit von 1100 mm/s und eine Beschleunigung von bis zu 10.000 mm/s². In Kombination mit einem Extruderdurchfluss von bis zu 90 mm³/s ermöglichen diese Spezifikationen die Produktion großer Teile und tragen gleichzeitig dazu bei, die Druckzeiten zu verkürzen.

Unabhängige Doppelextruder für flexible Produktion

Das unabhängige Doppelextrudersystem (IDEX) unterstützt verschiedene Druckmodi. Der Ein-Düse-Modus nutzt das gesamte Bauvolumen, während der Doppel-Düse-Stützmodus es ermöglicht, den zweiten Extruder für Stützmaterial zu verwenden. Der Spiegelduplikationsmodus ermöglicht den gleichzeitigen Druck von zwei spiegelbildlichen Teilen und ist für bestimmte Produktionsaktivitäten nützlich.

Die automatische XYZ-Offset-Kalibrierung für zwei Düsen trägt dazu bei, die beiden Druckköpfe auszurichten. Das XY-Ausrichtungssystem verwendet eine hochauflösende Makrokamera mit KI-gestützter visueller Erkennung, während zwei fotoelektrische Sensoren den Z-Offset messen.

Beheizte Kammer für technische Materialien

Die aktiv beheizte Kammer erreicht Temperaturen von bis zu 80 °C, um während des Drucks eine stabilere thermische Umgebung aufrechtzuerhalten. Dies ist besonders wichtig bei der Arbeit mit Materialien wie ABS und ASA, die beim Abkühlen schrumpfen und sich während des Drucks verformen können.

Die Düse erreicht Temperaturen von bis zu 420 °C und die beheizte Bauplatte bis zu 120 °C. Der Drucker unterstützt eine Vielzahl technischer Materialien, darunter PC, Nylon und verstärkte Filamente. Die Materialauswahl muss den Anforderungen des Teils und den empfohlenen Druckbedingungen entsprechen.

Automatische Kalibrierung und Überwachung

Der D800 Ultra kombiniert die automatische Kalibrierung der Druckplatte mit der automatischen Kalibrierung des Doppel-Düse-Offsets. Sein induktives Bauplatten-Levelingsystem ist für Großformate konzipiert, mit einer angegebenen Messgenauigkeit von 0,001 mm. Das berührungslose Sensordesign ermöglicht wiederholte Kalibrierungen ohne mechanischen Kontakt an der Messstelle.

Die Erkennung von Filamentende und Verstopfungen hilft, Unterbrechungen in der Materialzufuhr zu identifizieren. Die Fernüberwachung per Kamera ermöglicht es den Benutzern, den Fortschritt des Drucks zu kontrollieren, während die automatische Materialzufuhr den Druck-Workflow unterstützt.

Integriertes Luftfiltersystem

Der Drucker enthält ein integriertes Luftfiltersystem, das HEPA-Filterung und Aktivkohle kombiniert. Darüber hinaus ist das eigenständige industrielle Luftfiltersystem AIR-200 als Option für Anwendungen verfügbar, die eine zusätzliche Luftbehandlung erfordern.

Für industrielle Workflows konzipiert

Der CreatBot D800 Ultra ist für Hersteller gedacht, die ihre eigenen Produkte entwickeln, und für Dienstleister, die industriellen 3D-Druck, Rapid Prototyping und kundenspezifische Produktion anbieten. Typische Anwendungen umfassen Produktprototypisierung, Funktionsvalidierung, Montageprüfungen, die Herstellung von Vorrichtungen und Geräten sowie die Produktion kleiner Stückzahlen.

Die Unterstützung für USB, USB-Laufwerke, WLAN und LAN-Dateitransfer bietet verschiedene Möglichkeiten, Druckdateien an die Maschine zu senden. Der Drucker unterstützt CreatWare, Orca Slicer, Cura, Simplify3D und andere aufgeführte Software sowie die Betriebssysteme Windows und macOS.

Technische Spezifikationen
