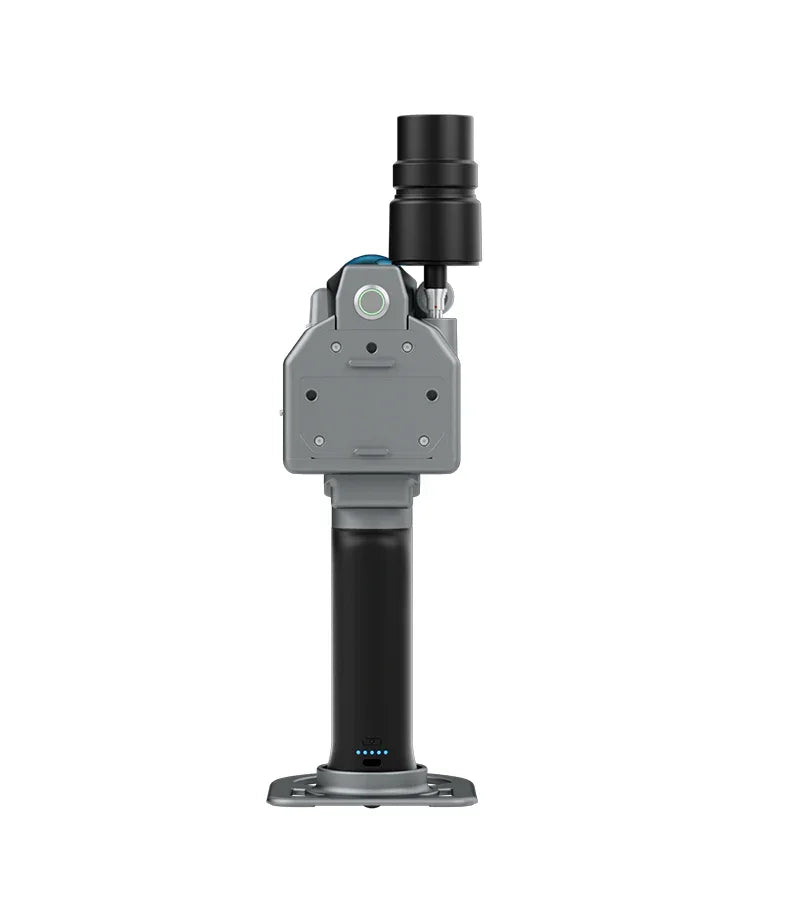

FJD Trion P2 è uno scanner LiDAR SLAM tascabile che unisce velocità di acquisizione e controllo visivo immediato: fino a 200.000 punti/s, 70 m di portata e nuvole a colori in tempo reale già sul campo. La fusione Multi-SLAM e HyperDense+ stabilizza la traiettoria e aumenta la densità del dato anche in ambienti ripetitivi o complessi da scansionare. Camere integrate, IP54 e autonomia fino a 4 ore rendono Trion P2 ,lo SLAM perfetto sopralluoghi completi.

Trion P2 è progettato per rilievi rapidi in interni ed esterni, con un flusso di lavoro lineare: si cammina, si acquisisce e si visualizza subito la nuvola di punti già colorata. L’algoritmo Multi-SLAM riduce il drift nei corridoi e nelle aree povere di feature, mentre HyperDense+ incrementa il campionamento dei punti per valorizzare dettagli architettonici e impiantistici.
Il sistema integra tre fotocamere dedicate alla colorizzazione live, con sincronizzazione curata dalla CPU aggiornata, così la validazione sul posto è più semplice. Per la georeferenziazione metrica, è disponibile il modulo RTK (RTK/PPK, multi-costellazione). L’esportazione dei dati avviene nei formati standard per CAD/BIM mentre la condivisione dei dati è via USB-C o Wi-Fi.

Caratteristiche tecniche

• Prestazioni LiDAR: scansioni fino a 200.000 punti/s, portata fino a 70 m (fino a 40 m su superfici a bassa riflettanza)
• Stima dell’accuratezza: fino a 2 cm in tempo reale e fino a 1,2 cm in post-processing
• Robustezza e autonomia: grado IP54, operativo in ampio range termico; batteria fino a 4 ore di autonomia
• Formati & flusso dati: point cloud .e57 / .las / .ply / .pts, immagini .jpg, trasferimento USB-C/Wi-Fi

Utilizzi e applicazioni

FJD Trion P2 può essere utilizzato per As-built e verifiche in cantiere, rilievi di interni, corridoi e gallerie, integrazione veloce in flussi CAD/BIM, computi e sezioni, analisi della vegetazione, costruzione di planimetrie e tanto altro… La versione Trion P2 con Insta360 X5 permette di realizzare immagine panoramiche 360° e Gaussian Splatting 3D grazie all’integrazione della camera Insta 360 X5.

FJD Trion Scan: Software di visualizzazione di nuvole di punti in tempo reale

Migliora la tua esperienza di scansione con il software FJD Trion Scan. Questo software di visualizzazione in tempo reale può aiutarti a monitorare il processo di scansione, assicurando così un’acquisizione dati completa in una scansione.

Elaborazione dati avanzata con il software FJD Trion Model

Grazie al software FJD Trion Model, è possibile analizzare i dati raccolti in campo, generare mesh 3D e creare modelli CAD e BIM ottimizzati. Questo accelera il processo di analisi e riduce i tempi di elaborazione. Scopri le due versioni disponibili e i moduli aggiuntivi (solo per la versione Basic):

FJD Trion Model (versione Basic) è il software essenziale per l’elaborazione e l’analisi delle nuvole di punti 3D. Progettato con un’interfaccia intuitiva e potenti algoritmi, semplifica ogni fase del tuo lavoro, dalla gestione dei dati all’elaborazione finale, garantendo risultati precisi e professionali.

Moduli aggiuntivi:

• FJD Trion Model Permanent Drawing module (Upgrade) è il modulo progettato per creare disegni tecnici, sezioni, entità e analisi CAD 2D di rilievi dall’elaborazione dei dati delle nuvole di punti 3D
• FJD Trion Model Permanent Forest module (Upgrade) è un modulo progettato per l’estrazione automatica di dati forestali e l’analisi della vegetazione dall’elaborazione delle Nuvole di Punti, migliorando l’efficienza e riducendo i costi e l’impatto ambientale.
• FJD Trion Model Permanent Site Survey (Upgrade) è il modulo progettato per applicazioni forensi e la gestione precisa degli incidenti stradali. Grazie a funzionalità avanzate per la raccolta e l’elaborazione dei dati, questo modulo consente la ricostruzione accurata delle scene di incidenti e l’analisi spaziale, essenziale per la sicurezza pubblica e le indagini.

Trion Model in versione Pro rappresenta la soluzione all-in-one composta dai moduli Basic, Forest, Drawing e Site Survey che ti permetteranno di effettuare un’analisi ed un’elaborazione dettagliata dei dati di Nuvole di Punti provenienti da SLAM. Il software permette di generare modelli 3D accurati, mappe di contorno, calcolare distanze, aree e volumi, creare planimetrie, eseguire analisi di alberi e foreste, lavorare su progetti BIM, DEM, creare mesh 3D e tanto altro ancora.

Nella confezione

FJD Trion P2 viene fornito con:

FJD TRION P2 - SPECIFICHE TECNICHE

LiDAR

Accuratezza

Fotocamera integrata

Fotocamera esterna

Parametri di sistema

Specifiche elettriche

GNSS
