SHINING 3D EinScan Trak

SHINING 3D EinScan Trak è un sistema professionale di scansione 3D wireless con tracciamento senza marcatori, progettato per digitalizzare oggetti di medie e grandi dimensioni in modo rapido e flessibile. Grazie al tracker e allo scanner laser portatile rimovibile, consente di acquisire superfici estese, dettagli fini e aree difficili da raggiungere all’interno dello stesso progetto.

Il sistema offre un volume di tracciamento fino a 15 m³, una distanza operativa compresa tra 800 e 4.000 mm, una velocità massima di 2.630.000 punti/s e una risoluzione regolabile da 0,05 a 10 mm. EinScan Trak è particolarmente indicato per il settore automobilistico, il reverse engineering, lo sviluppo prodotto, la personalizzazione e il restauro di veicoli, il design industriale e la documentazione tecnica.

Con l’acquisto è inclusa gratuitamente una licenza annuale di EXMeasure per l’analisi dimensionale, l’ispezione GD&T, il confronto tramite mappe colore e la creazione di report. La relativa scheda di licenza è inclusa nella confezione.

Punti di forza

• Scansione wireless e senza marcatori: il tracker rileva la posizione dello scanner tramite i target retroriflettenti integrati nel modulo sferico, riducendo i tempi di preparazione.
• Due modalità operative: modalità Tracking per superfici e oggetti di grandi dimensioni e modalità Handheld Scanner per dettagli, componenti più piccoli e aree difficili da raggiungere.
• Volume di tracciamento fino a 15 m³: consente di lavorare con maggiore libertà su veicoli, imbarcazioni, componenti industriali e altre geometrie di grandi dimensioni.
• Elevata velocità di acquisizione: fino a 2.630.000 punti al secondo.
• Risoluzione flessibile: da 0,05 a 10 mm, con possibilità di utilizzare risoluzioni diverse nello stesso progetto.
• Tre modalità laser: linee incrociate 19+19 per le superfici estese, 7 linee parallele per dettagli e bordi definiti, linea singola per fori profondi e aree incassate.
• Texture a colori ad alta definizione: la fotocamera integrata da 5 MP acquisisce colori e dettagli superficiali.
• Compatibilità con superfici complesse: supporta la scansione di materiali neri e riflettenti, come alcuni componenti automobilistici.
• Utilizzo indoor e outdoor: funziona anche in presenza di luce ambientale intensa, fino a 110.000 lux.
• Batterie sostituibili a caldo: fino a 5,5 ore di autonomia in modalità Tracking e fino a 3,5 ore con lo scanner portatile.

Due modalità in un unico sistema

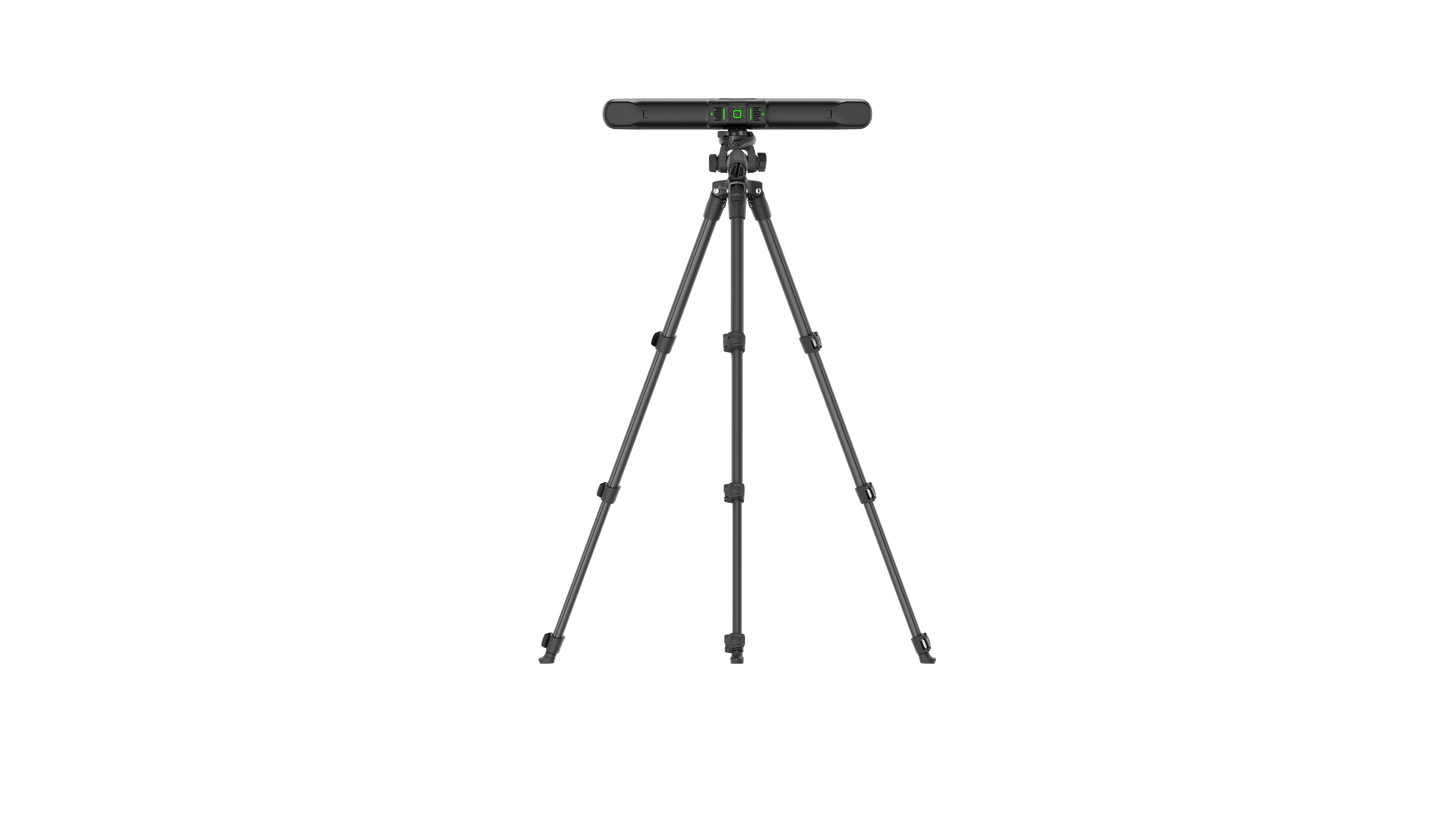

EinScan Trak combina un sistema di tracciamento wireless con uno scanner laser portatile rimovibile. Questa configurazione permette di scegliere rapidamente il dispositivo più adatto alla parte dell’oggetto da digitalizzare.

Modalità Tracking

La modalità Tracking è ottimizzata per la scansione rapida di oggetti medio-grandi e superfici estese. Il tracker segue in tempo reale la posizione del modulo scanner sferico, consentendo di muoversi attorno all’oggetto senza applicare marcatori direttamente sulla sua superficie.

Il tracker può essere spostato durante il lavoro per estendere l’area di copertura. Per ampliare ulteriormente il campo di scansione è disponibile anche una funzione di tipo Hybrid Leapfrog, che consente di estendere il tracciamento utilizzando un numero ridotto di marcatori di riferimento.

Modalità Handheld Scanner

Lo scanner portatile può essere sganciato e utilizzato indipendentemente dal tracker. È ideale per acquisire dettagli, componenti di dimensioni ridotte, cavità e zone difficili da raggiungere con il sistema di tracciamento.

I dati acquisiti nelle due modalità possono essere combinati nello stesso progetto, anche quando vengono utilizzate risoluzioni e modalità laser differenti. In questo modo è possibile acquisire rapidamente la geometria generale e aumentare il livello di dettaglio solo nelle aree che lo richiedono.

Scansione senza marcatori

Il modulo scanner sferico integra target retroriflettenti che permettono al tracker di determinarne la posizione nello spazio in tempo reale. Non è quindi necessario applicare marcatori sull’oggetto per acquisire grandi superfici lisce o prive di elementi geometrici distintivi.

Anche la modalità Handheld Scanner supporta la scansione laser senza marcatori su superfici ricche di caratteristiche. Per applicazioni in cui è richiesta la massima accuratezza possibile, SHINING 3D raccomanda comunque l’utilizzo di marcatori globali.

Tre modalità laser

EinScan Trak mette a disposizione tre configurazioni laser, pensate per adattarsi a differenti geometrie:

• 19+19 linee laser incrociate: ottimizzate per acquisire rapidamente superfici ampie e oggetti di grandi dimensioni.
• 7 linee laser parallele: progettate per catturare dettagli precisi, bordi netti e geometrie più articolate.
• Linea laser singola: indicata per fori profondi, cavità e aree incassate. Il rapporto diametro-profondità supportato arriva fino a 1:4.

La possibilità di cambiare modalità laser durante il lavoro consente di combinare velocità e dettaglio nello stesso flusso di acquisizione.

Velocità e risoluzione regolabile

Il sistema raggiunge una velocità massima di 2.630.000 punti al secondo e offre una risoluzione configurabile da 0,05 a 10 mm. È possibile utilizzare una risoluzione generale per la scansione dell’intero oggetto e applicare una risoluzione locale più elevata alle aree che richiedono maggiori dettagli.

Questa flessibilità è utile, ad esempio, per digitalizzare rapidamente la carrozzeria di un veicolo e acquisire successivamente con maggiore precisione bordi, raccordi, fori o componenti specifici. Il modello finale può integrare dati provenienti da modalità laser, risoluzioni e modalità operative differenti.

Texture a colori da 5 MP

La fotocamera integrata da 5 MP acquisisce il colore e le informazioni materiche della superficie. La texture a colori può essere utile per applicazioni in cui, oltre alla geometria, è importante conservare l’aspetto visivo dell’oggetto, tra cui:

• conservazione dei beni culturali;
• arte e ricerca;
• realtà aumentata e realtà virtuale;
• documentazione tecnica;
• creazione di contenuti digitali;
• personalizzazione e restauro di veicoli.

Affidabilità e autonomia

EinScan Trak è progettato per l’utilizzo in ambienti interni ed esterni e può operare in condizioni di luce ambientale fino a 110.000 lux. Il sistema è in grado di acquisire anche superfici nere e riflettenti, riducendo la necessità di trattamenti preliminari in numerose applicazioni.

Il tracker offre fino a 5,5 ore di autonomia, mentre lo scanner portatile raggiunge fino a 3,5 ore di utilizzo continuo. Le batterie sono sostituibili durante il funzionamento, consentendo di proseguire la scansione senza interruzioni. La confezione include quattro batterie.

La calibrazione completa del sistema richiede indicativamente 5–10 minuti e consente di mantenere prestazioni affidabili anche al variare delle condizioni ambientali. Il sistema è progettato per operare a temperature comprese tra −10 °C e 40 °C.

Software incluso

EXScan Trak

EXScan Trak è il software dedicato all’acquisizione e alla gestione dei dati di scansione. Include strumenti per:

• fusione intelligente di modalità e risoluzioni differenti;
• commutazione in tempo reale tra modalità laser;
• modifica e pulizia dei dati;
• feedback durante la scansione;
• regolazione della risoluzione locale;
• gestione e allineamento dei dati acquisiti.

EXMeasure

EXMeasure è il software per la verifica dimensionale dei dati ottenuti dalla scansione. Offre strumenti per:

• allineamento flessibile;
• analisi dimensionale;
• ispezione GD&T;
• confronto tramite mappe colore;
• estrazione automatica degli elementi geometrici;
• creazione di report visivi.

Con l’acquisto di EinScan Trak è inclusa una licenza EXMeasure valida per un anno.

A chi è destinato?

EinScan Trak è indicato per professionisti e aziende che devono digitalizzare oggetti di grandi dimensioni combinando rapidità, libertà di movimento e acquisizione dei dettagli. È particolarmente adatto a:

• automotive e motorsport;
• reverse engineering;
• sviluppo e modifica prodotto;
• personalizzazione e restauro di veicoli;
• design industriale;
• produzione e controllo qualità;
• documentazione tecnica;
• conservazione del patrimonio culturale;
• ricerca, formazione e creazione di contenuti 3D.

Le applicazioni tipiche includono la scansione di automobili, imbarcazioni, componenti meccanici, stampi, strutture di grandi dimensioni e oggetti per i quali è necessario acquisire sia la geometria generale sia i dettagli più fini.

Specifiche tecniche
