Verfügbarkeit für Abholungen konnte nicht geladen werden
Liqcreate Bio-Med Clear ist ein starres, klares, biokompatibles Photopolymerharz und kann auf den meisten harzbasierten 3D-Druckern verarbeitet werden. 3D-gedruckte Teile aus diesem Material zeigen biokompatible Eigenschaften, wenn sie gemäß den Verarbeitungsanweisungen nachbearbeitet werden1. Nach dem Waschen und Aushärten nach dem Druck gemäß den Anweisungen, gedruckte Teile von Liqcreate Bio-Med Clear bestehen die Biokompatibilitätstests von:
| ○ Zytotoxizität | ISO-10993 5: 2009 |
| ○ Sensibilisierung | ISO 10993-10: 2021 |
| ○ Reizung | ISO 10993-23: 2021 |
Bei der Verwendung dieses Produkts zur Herstellung eines regulierten Medizinprodukts trägt der Benutzer die volle Verantwortung für die Registrierung und Verwendung dieses Geräts. Gedruckte Teile aus Bio-Med Clear kann mit gängigen Desinfektionsmitteln desinfiziert und durch Dampfsterilisation im Autoklaven sterilisiert werden. Dieses biokompatible Klarlackharz ist für genaue medizinische Modelle, funktionale Prototypen und Anwendungen konzipiert, die eine stabile mechanische Leistung erfordern.
Ein biokompatibles Harz für den 3D-Druck für die digitale Lichtverarbeitung (DLP), Flüssigkristallanzeigen (LCD) und laserbasierte 3D-Drucker. Liqcreate Bio-Med Clear ist perfekt für Anwendungen, die nicht-zytotoxische, nicht-sensibilisierende und nicht-irritierende Eigenschaften erfordern. Diese Eigenschaften machen Bio-Med Clear geeignet für hochpräzise Prototypen und die allgemeine medizinische Modellierung, wo ein stabiles mechanisches Verhalten wichtig ist.
| Mechanische Eigenschaften | UV-Nachhärtung | ||
|---|---|---|---|
| Beschreibung | Methode | Metrik[2] | Imperial[2] |
| Zugfestigkeit | D638 | 55 MPa | 8.00 ksi |
| Bruchdehnung | D638 | 5 - 10% | 5 - 10% |
| Zugmodul | D638 | 2.0 GPa | 290 ksi |
| Biegefestigkeit | D790 | 89 MPa | 12.91 ksi |
| Biegemodul | D790 | 2.2 GPa | 319 ksi |
| Biegefestigkeit | ISO-20795 2 | 78 MPa | 11.31 ksi |
| Biegemodul | ISO-20795 2 | 1.7 GPa | 274 ksi |
| IZOD Kerbschlagzähigkeit | ISO 180 | 3.04 kJ/m2 | 1.45 ft-lb/in2 |
| IZOD Kerbschlagzähigkeit | D256 | 28 J/m | 0.53 ft-lb/in |
| Wasseraufnahme | D570-98 | 0.54% | 0.54% |
| Abbau Temperatur | Interne Methode | > 250°C[3] | > 482 °F[3] |
| HDT-B 0.45 MPa | ISO75 | 62 °C | 144 °F |
| HDT-A 1.80 MPa | ISO75 | 48 °C | 118 °F |
| Shore-D-Härte | D2240 | 85 | 85 |
| Zytotoxizität | ISO-10993 5 | bestehen | bestehen |
| Sensibilisierung | ISO-10993 10 | bestehen | bestehen |
| Reizung | ISO-10993 23 | bestehen | bestehen |
[1]Befolgen Sie die Verarbeitungsanweisungen, um biokompatible Teile zu erhalten. [2]In IPA für 2 x 3 Minuten in einem Ultraschallreiniger gewaschen. Der zweite Waschzyklus wird in frischem IPA durchgeführt, gefolgt von einer 30-minütigen Ruhezeit und 30-minütiger Nachhärtung mit LEDs bei 60 °C in der Wicked Engineering Curebox. Diese Werte können variieren und hängen von der einzelnen Maschinenverarbeitung und Nachhärtung ab. [3]Erweichung oberhalb von HDT, aber keine Teilrissbildung bis 250 °C / 482 °F.

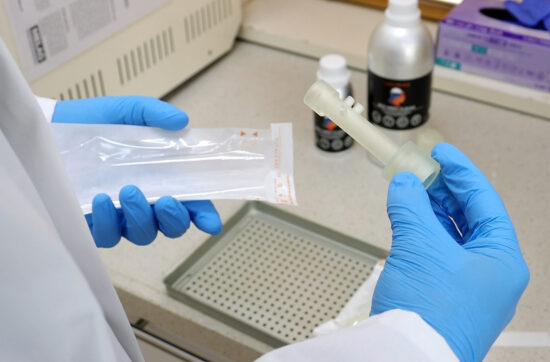

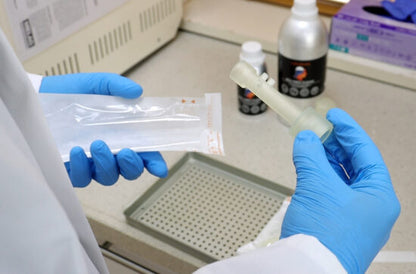

Gedruckte Teile von Bio-Med Clear kann mit gängigen Desinfektionsmitteln desinfiziert und durch Dampfsterilisation mit einem Autoklaven sterilisiert werden. Standard-Dampfsterilisationsprogramme wurden bei 121 °C/250 °F und bei 134 °C/273 °F für dieses biokompatible Harz validiert.
| Beschreibung | Methode | Nach UV-Härtung | Nach Dampfsterilisation 121°C | Nach Dampfsterilisation 134°C |
|---|---|---|---|---|
| Biegefestigkeit | ISO-20795 2 | 78 MPa | 75 MPa | 73 MPa |
| Biegemodul | ISO-20795 2 | 1.7 GPa | 2.2 GPa | 2.2 GPa |
| Biegefestigkeit | ASTM 790 | 89 MPa | 80 MPa | 75 MPa |
| Biegemodul | ASTM 790 | 2.2 GPa | 2.5 GPa | 2.4 GPa |
| Beschreibung | Methode | Nach UV-Härtung | 70% IPA-basiert | 99% IPA-basiert | 70% Ethanol-basiert | 99% Ethanol-basiert |
|---|---|---|---|---|---|---|
| Biegefestigkeit | ASTM 790 | 89 MPa | 90 MPa | 90 MPa | 88 MPa | 84 MPa |
| Biegemodul | ASTM 790 | 2.2 GPa | 2.3 GPa | 2.3 GPa | 2.2 GPa | 2.1 GPa |
| Beschreibung | Wert |
|---|---|
| Form | Klare Flüssigkeit |
| Viskosität | 475 mPa⋅s bei 25 °C |
| Dichte | 1.18 g/cm3 |
| Ec (405 nm) | 6.10 mJ/cm2 |
| Dp (405 nm) | 0.12 mm |
| Ec (385 nm) | 4.10 mJ/cm2 |
| Dp (385 nm) | 0.05 mm |
Die Werte können variieren und hängen von der einzelnen Maschinenverarbeitung und Nachhärtung ab. Daher ist es wichtig, die Anweisungen für das Liqcreate Bio-Med Clear Harz sorgfältig zu befolgen, um biokompatible Eigenschaften zu erzielen.
Alle auf Lager verfügbaren Produkte werden innerhalb von durchschnittlich 24/48 Stunden geliefert.
Italien-Garantie mit engagierter Beratungsunterstützung, kontaktieren Sie uns!
